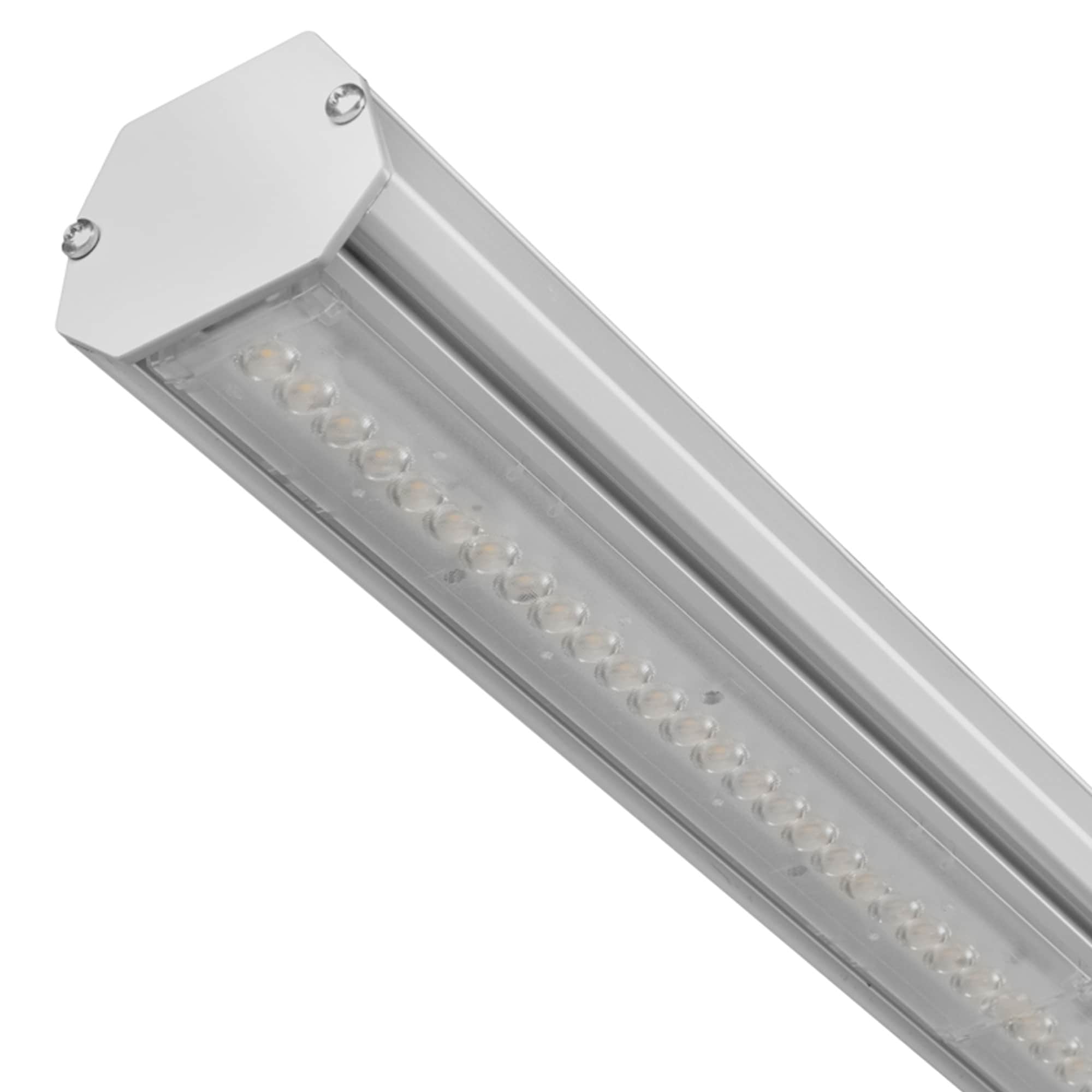

Trunking LED 1; Wersja mocowa 1; Lift 0; 38W; CRI80; Midpower; 3000K; Soczewka PC; 30°x30°; Ta -25/+50°C; Gwarancja 8 lat
38
6300
165
3000
>80
30°X30°
1,1
Pobór mocy 38 W. Skuteczność świetlna oprawy 165 lm/W. Strumień świetlny na poziomie 6300 Im. Rozsył światła 30°X30°. Oprawa do zastosowania w: Hale produkcyjne, Wysokie składowanie, Sklepy wielkopowierzchniowe, Obiekty handlowe, Obiekty publiczne, Hale magazynowe
Oprawa posiada szczelność IP 20. Odporność mechaniczna IK 08. Dopuszczalna temperatura otoczenia TA min -25°C - Ta max +50°C. Układ optyczny wykonany z PC. W oprawie zastosowano diody Samsung o tolerancji temperatury barwowej (wg elips MacAdama) SDCM 3. Temperatura barwowa 3000 K .
Średni okres trwałości znamionowej L80B10 na poziomie 90 000 godzin dla Ta = 25°C. Średni okres trwałości znamionowej L80B10 na poziomie 90 000 godzin dla Ta = 35⁰C. Średni okres trwałości znamionowej L80B50 na poziomie 90 000 godzin dla Ta =25°C. Średni okres trwałości znamionowej L90B10 na poziomie 40 000 godzin dla Ta =25°C. Produkt zaliczany jest do grupy ryzyka fotobiologicznego RG1. Wskaźnik oddawania barw (CRI) >80 Ra.
Wykorzystany w oprawie zasilacz pozwala na pracę w temperaturach od -25°C do +50°C dla t=+25C. Czas pracy zasilacza wynosi 100 000 godzin. Power Factor (PF) 0,92. Współczynnik zniekształceń harmonicznych (THD) 11%. Oprawa działa przy zasilaniu 198-264V 50-60Hz 176-276V DC. Tętnienie prądu wyjściowego 1%. Możliwość sterowania: zasilacz On-Off.

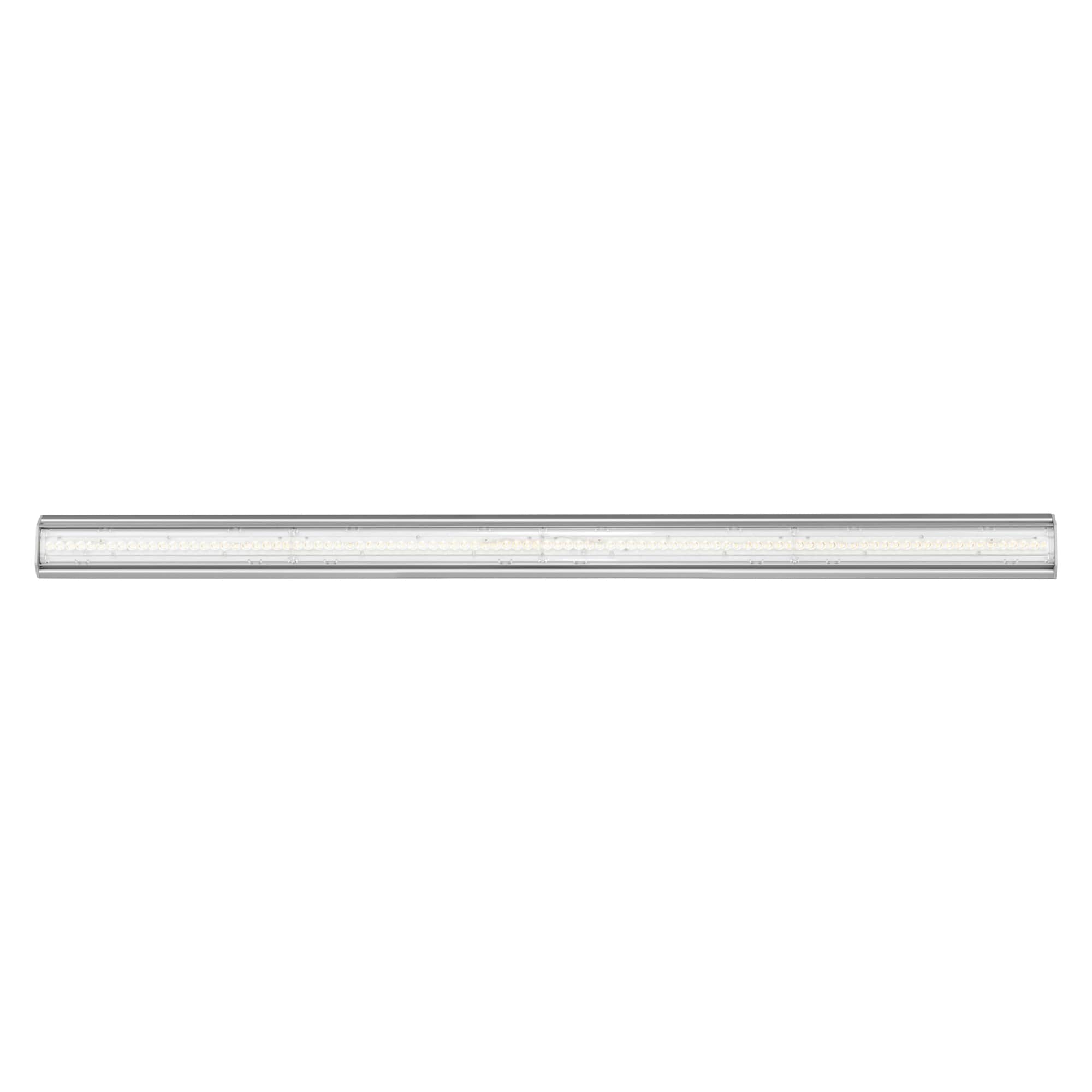

Wymiary: 40mm wysokość, 1130mm długość, 60mm szerokość. Materiał obudowy Aluminium ekstrudowane anodowane, w kolorze szary o kodzie 7038. Waga oprawy wynosi 1,1kg. Maksymalna ilość opraw w jednym obwodzie dla: B10 = 20 B16 = 32 C10 = 20 C16 = 32.
| Ogólne informacje | |
|---|---|
| Gwarancja [R] | 8Y |
| Gwarancja Akumulatora [M] | nie dotyczy |
| Szybkozłącze | TAK |

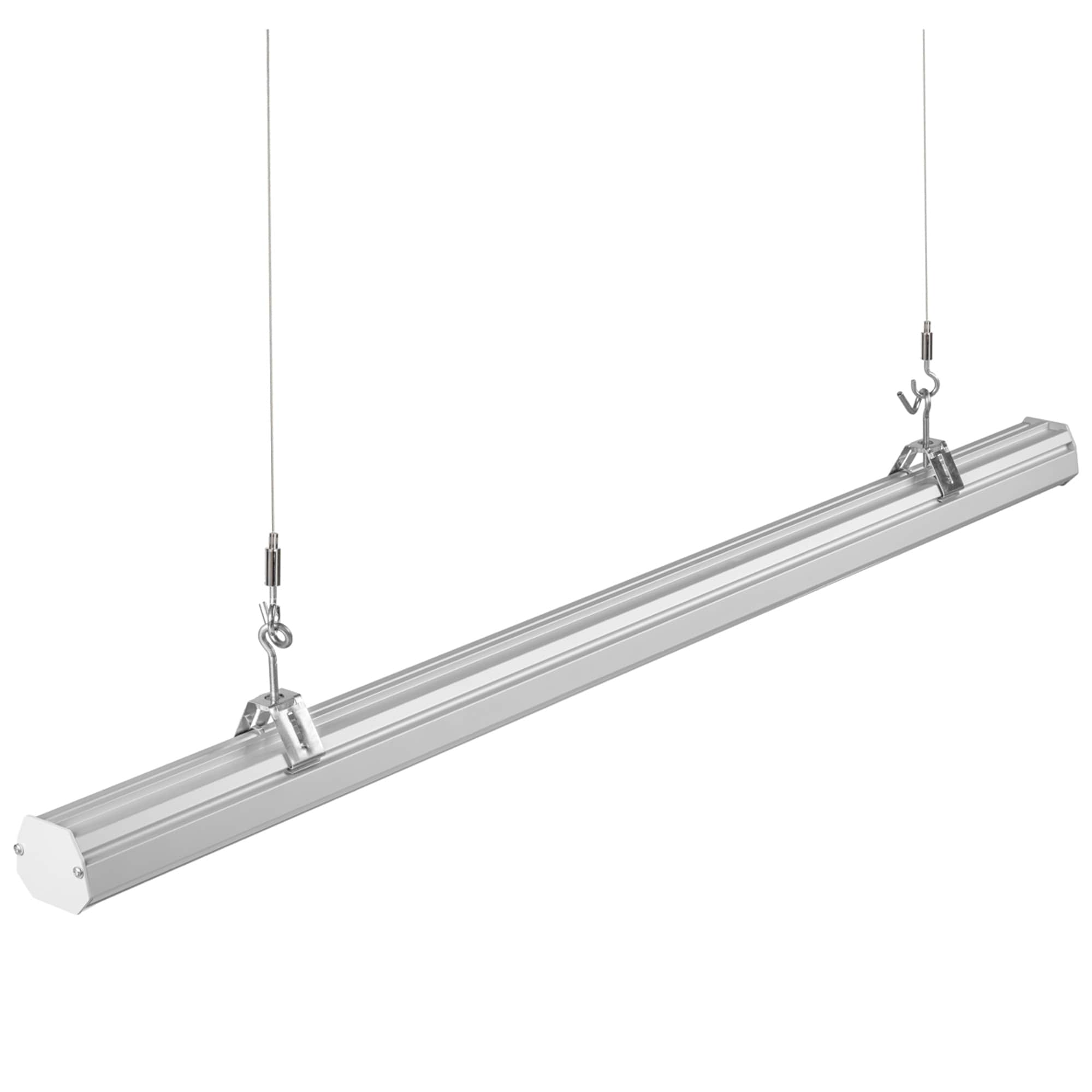

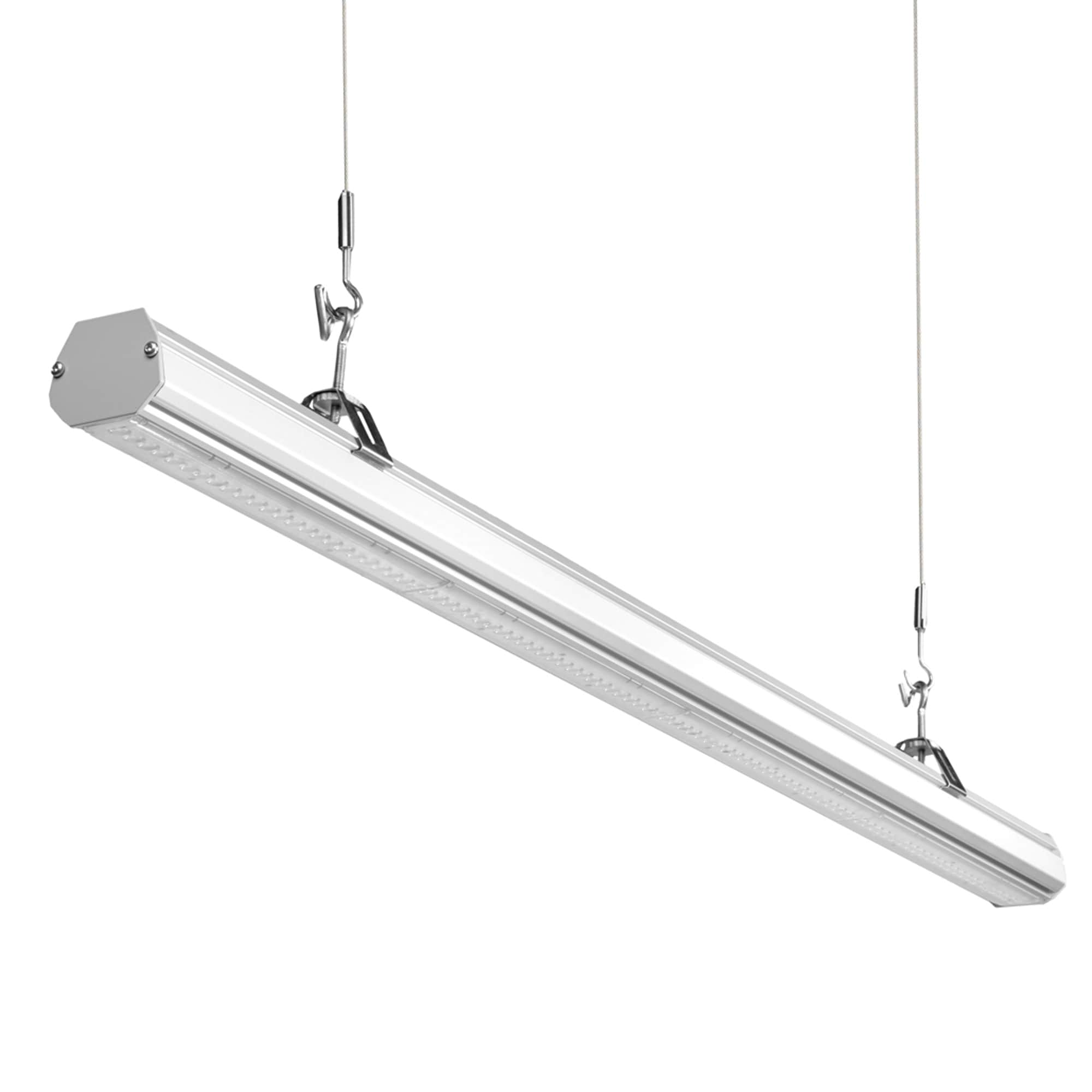

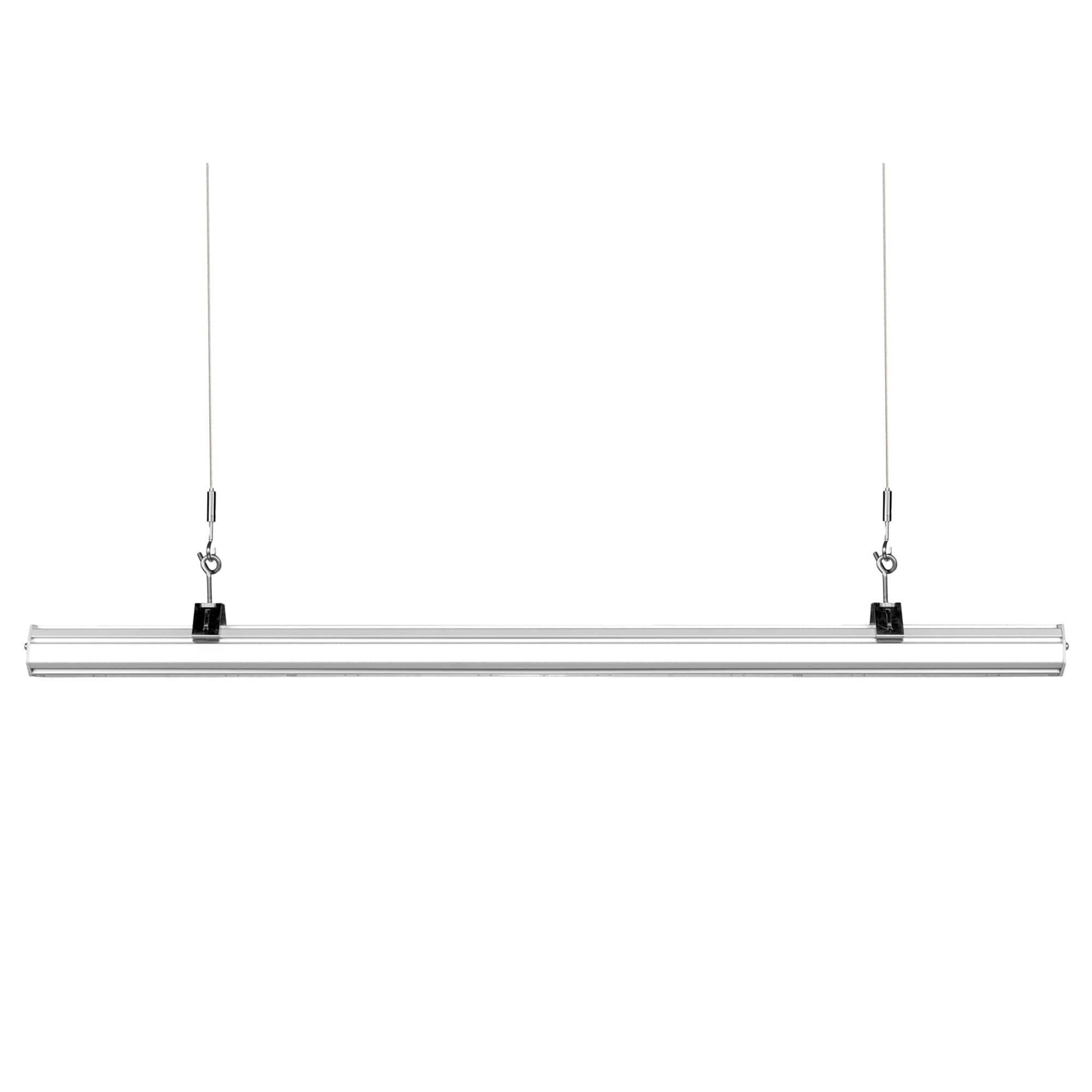

| System Montażu | zwieszany |
| Montaż zewnętrzny | NIE |
| Klasa ochronności | I |
| Montaż wewnętrzny | TAK |
| Stopień ochrony (IP) | 20 |
| System sterowania | zasilacz On-Off |
| System przelotowy oprawy | NIE |
| Temperatura pracy oprawy [°C] | -25 ÷ +50 |
| Dane elektryczne | |
|---|---|
| THD [%] | 11 |
| Zasilanie | 198-264V 50-60Hz 176-276V DC |
| Moc znamionowa [W] | 38 |
| Początkowy prąd rozruchowy [A] | 4 |
| Maks. ilość opraw w jednym obwodzie B10 | 20 |
| Maks. ilość opraw w jednym obwodzie B16 | 32 |
| Maks. ilość opraw w jednym obwodzie C10 | 20 |
| Maks. ilość opraw w jednym obwodzie C16 | 32 |
| Dane techniczne układu zasilającego | |
|---|---|
| Wersja zasilacza | ON/OFF |
| Tętnienie prądu [%] | 1% |
| Ochrona przed przepięciem (L-N)/(L/N-PE) [kV] | 4kV/4kV |
| Żywotność zasilacza dla Ta=25°C [h] | 100 000 |
| Dodatkowe funkcje zasilacza | NFC, CLO |
| Dane źródła światła | |
|---|---|
| Marka zastosowanej diody | Samsung |
| L80B10; Ta=25°C [h] | 90 000 |
| L80B10; Ta=35°C [h] | 90 000 |
| L80B10; Ta=40°C [h] | 85 000 |
| L80B50; Ta=25°C [h] | 90 000 |
| L90B10; Ta=25°C [h] | 40 000 |
| Bezpieczeństwo fotobiologiczne | RG1 |
| Rezystancja termiczna diody [K/W] | 7,5 |
| Efektywność diody [lm/W] Ta=25°C | 193 |
| Prąd wysterowania [mA] | 390 |
| Materiały | |
|---|---|
| Kolor obudowy | szary |
| Materiał soczewki | PC |
| Materiał obudowy | Aluminium ekstrudowane anodowane |
| Materiał dyfuzora | brak |
| Kolor RAL obudowy | 7038 |
| Odporność na uderzenia (IK) | 08 |
| Grubość szkła dyfuzora [mm] | nie dotyczy |
| Dane fotometryczne oprawy | |
|---|---|
| UGR min. - max | 18 - 21 |
| Efektywność [lm/W] | 165 |
| Strumień świetlny oprawy [lm] | 6300 |
| Wskaźnik oddawania barw (Ra) | >80 |

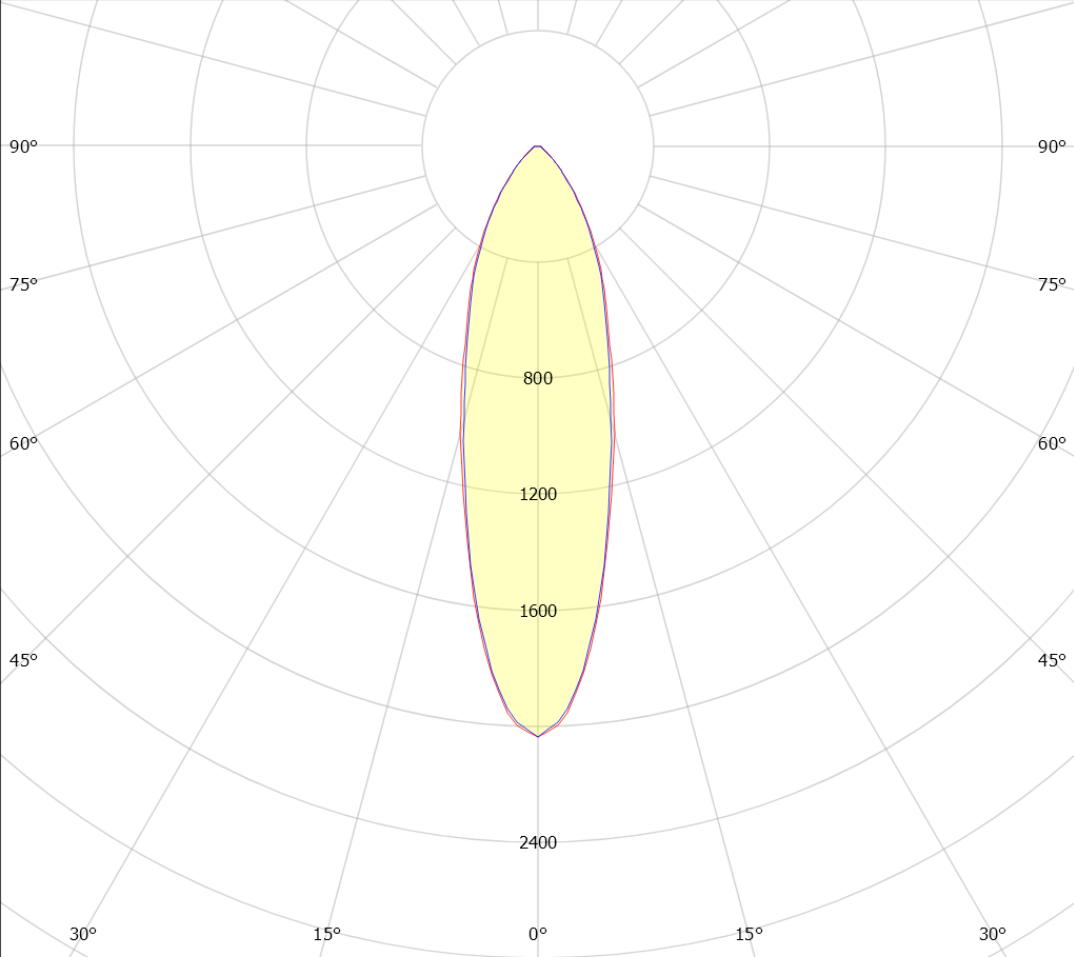

| Kąt rozsyłu światła | 30°X30° |
| Temperatura barowa CCT [K] | 3000 |
| Standardowe odchylenie dopasowania barw (SDCM) | 3 |
| Wymiary | |
|---|---|
| Szerokość (W) [mm] | 60 |
| Wysokość (H) [mm] | 40 |
| Długość (L) [mm] | 1130 |
