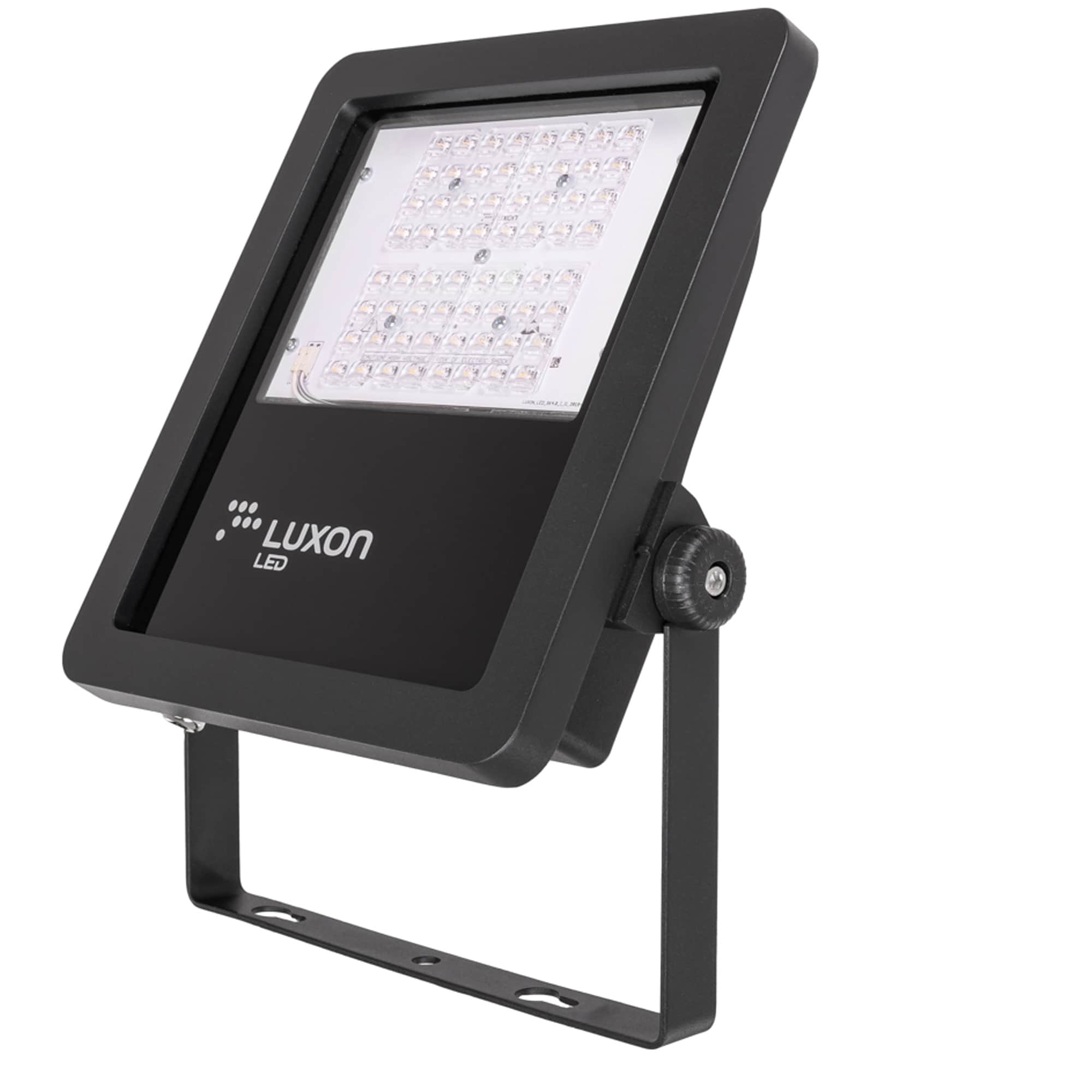

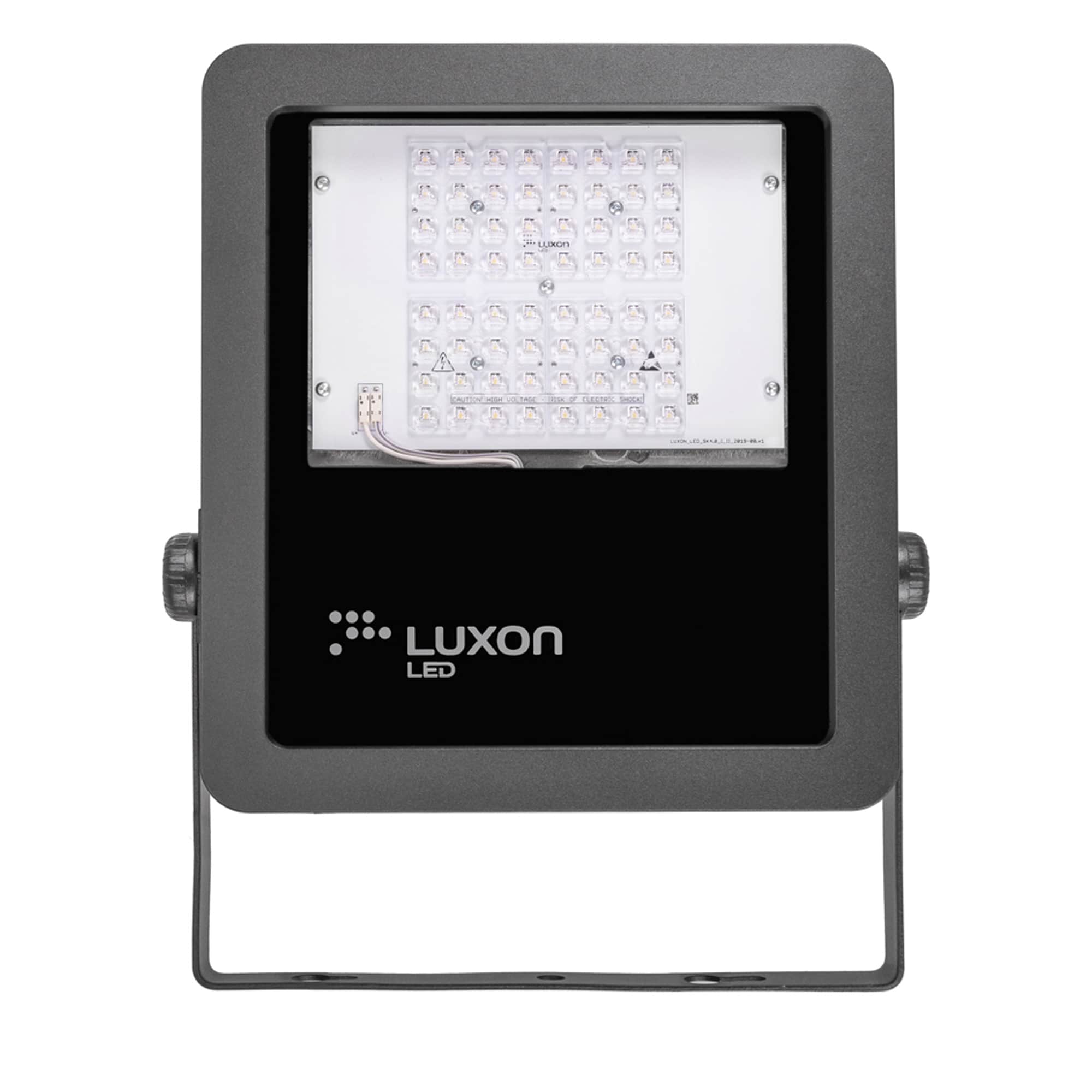

Skylight LED 4; Wersja mocowa 1; Lift 0; 22W; CRI80; Midpower; 4000K; Dyfuzor szkło hartowane transparentne; 110°x110°; Ta -20/+40°C; Gwarancja 5 lat
22
3650
165
4000
>80
110°X110°
2,5
Pobór mocy 22 W. Skuteczność świetlna oprawy 165 lm/W. Strumień świetlny na poziomie 3650 Im. Rozsył światła 110°X110°. Oprawa do zastosowania w: Place zewnętrzne, Parkingi, Przestrzeń otwarta, Obiekty sportowe, Doświetlanie budynków, fasad, Tunele
Oprawa posiada szczelność IP 65. Odporność mechaniczna IK 08. Dopuszczalna temperatura otoczenia TA min -20°C - Ta max +40°C. W oprawie zastosowano diody Samsung o tolerancji temperatury barwowej (wg elips MacAdama) SDCM 3. Temperatura barwowa 4000 K .
Średni okres trwałości znamionowej L80B10 na poziomie 90 000 godzin dla Ta = 25°C. Średni okres trwałości znamionowej L80B10 na poziomie 90 000 godzin dla Ta = 35⁰C. Średni okres trwałości znamionowej L80B50 na poziomie 90 000 godzin dla Ta =25°C. Średni okres trwałości znamionowej L90B10 na poziomie 40 000 godzin dla Ta =25°C. Produkt zaliczany jest do grupy ryzyka fotobiologicznego RG1. Wskaźnik oddawania barw (CRI) >80 Ra.
Wykorzystany w oprawie zasilacz pozwala na pracę w temperaturach od -20°C do +40°C dla t=+25C. Czas pracy zasilacza wynosi 100 000 godzin. Power Factor (PF) 0,92. Współczynnik zniekształceń harmonicznych (THD) 14%. Oprawa działa przy zasilaniu 198-264V 50-60Hz 176-280V DC. Tętnienie prądu wyjściowego 2%. Możliwość sterowania: zasilacz On-Off.

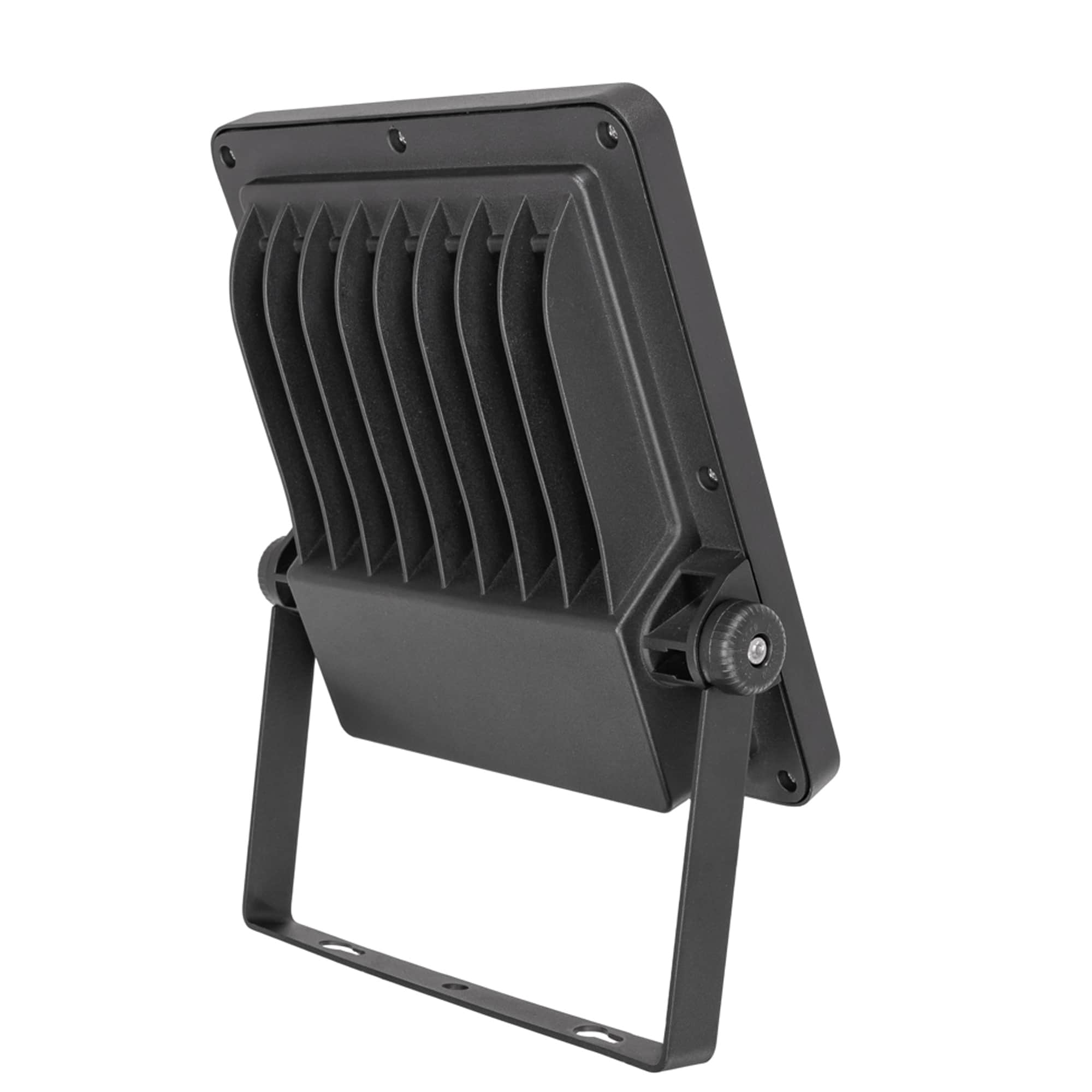

Wymiary: 67mm wysokość, 280mm długość, 275mm szerokość. Materiał obudowy Wysokociśnieniowy odlew aluminiowy malowany proszkowo, w kolorze czarny o kodzie 9005. Waga oprawy wynosi 2,5kg. Maksymalna ilość opraw w jednym obwodzie dla: B10 = 21 B16 = 34 C10 = 35 C16 = 57.
| Ogólne informacje | |
|---|---|
| Gwarancja [R] | 5Y |
| Gwarancja Akumulatora [M] | nie dotyczy |
| Szybkozłącze | TAK |
| System Montażu | natynkowy |
| Montaż zewnętrzny | TAK |
| Klasa ochronności | I |
| Montaż wewnętrzny | TAK |
| Stopień ochrony (IP) | 65 |
| System sterowania | zasilacz On-Off |
| System przelotowy oprawy | NIE |
| Temperatura pracy oprawy [°C] | -20 ÷ +40 |
| Dane elektryczne | |
|---|---|
| THD [%] | 14 |
| Zasilanie | 198-264V 50-60Hz 176-280V DC |
| Moc znamionowa [W] | 22 |
| Początkowy prąd rozruchowy [A] | 23 |
| Maks. ilość opraw w jednym obwodzie B10 | 21 |
| Maks. ilość opraw w jednym obwodzie B16 | 34 |
| Maks. ilość opraw w jednym obwodzie C10 | 35 |
| Maks. ilość opraw w jednym obwodzie C16 | 57 |
| Dane techniczne układu zasilającego | |
|---|---|
| Wersja zasilacza | ON/OFF |
| Tętnienie prądu [%] | 2% |
| Ochrona przed przepięciem (L-N)/(L/N-PE) [kV] | 1kV/2kV |
| Żywotność zasilacza dla Ta=25°C [h] | 100 000 |
| Dane źródła światła | |
|---|---|
| Marka zastosowanej diody | Samsung |
| L80B10; Ta=25°C [h] | 90 000 |
| L80B10; Ta=35°C [h] | 90 000 |
| L80B10; Ta=40°C [h] | 90 000 |
| L80B50; Ta=25°C [h] | 90 000 |
| L90B10; Ta=25°C [h] | 40 000 |
| Bezpieczeństwo fotobiologiczne | RG1 |
| Rezystancja termiczna diody [K/W] | 7,5 |
| Efektywność diody [lm/W] Ta=25°C | 195 |
| Prąd wysterowania [mA] | 120 |
| Materiały | |
|---|---|
| Kolor obudowy | czarny |
| Materiał soczewki | brak |
| Materiał obudowy | Wysokociśnieniowy odlew aluminiowy malowany proszkowo |
| Materiał dyfuzora | szkło hartowane transparentne |
| Kolor RAL obudowy | 9005 |
| Odporność na uderzenia (IK) | 08 |
| Grubość szkła dyfuzora [mm] | 4 |
| Dane fotometryczne oprawy | |
|---|---|
| UGR min. - max | 23 - 28 |
| Efektywność [lm/W] | 165 |
| Strumień świetlny oprawy [lm] | 3650 |
| Wskaźnik oddawania barw (Ra) | >80 |
| Kąt rozsyłu światła | 110°X110° |
| Temperatura barowa CCT [K] | 4000 |
| Standardowe odchylenie dopasowania barw (SDCM) | 3 |
| Wymiary | |
|---|---|
| Szerokość (W) [mm] | 275 |
| Wysokość (H) [mm] | 67 |
| Długość (L) [mm] | 280 |
