Sam wybór DALI nie gwarantuje oszczędności energii ani sprawnego zarządzania oświetleniem. O tym, czy system rzeczywiście przyniesie oczekiwany efekt, decydują m.in. podział obiektu na strefy, dobór urządzeń, logika sterowania oraz prawidłowe uruchomienie instalacji.

W artykule wyjaśniamy, jak działa DALI, czym różni się od DALI-2, kiedy warto je zastosować i na co zwrócić uwagę przy projektowaniu systemu sterowania.

Z artykułu dowiesz się:

• czym różnią się DALI i DALI-2,
• jak działa system sterowania,
• kiedy jego wdrożenie jest uzasadnione,
• jak połączyć DALI z BMS lub KNX,
• jak przygotować projekt, uruchomienie i odbiór instalacji.

Co to jest DALI?

DALI, czyli Digital Addressable Lighting Interface, to cyfrowy protokół komunikacji przeznaczony do sterowania oświetleniem. Został opisany w wieloczęściowej normie IEC 62386.

DALI nie jest konkretną marką, sterownikiem ani jednym zamkniętym systemem. Jest wspólnym standardem komunikacji, dzięki któremu zgodne urządzenia mogą wymieniać polecenia i informacje.

Dzięki indywidualnym adresom przypisanym do urządzeń system może sterować pojedynczymi oprawami, wybranymi grupami albo całą instalacją. Pozwala również programować scenariusze oświetleniowe i dostosowywać pracę opraw do obecności użytkowników lub ilości światła dziennego.

Ważne
Podstawowa wersja DALI jest rozwiązaniem przewodowym, a nie bezprzewodowym. Komunikacja odbywa się za pomocą dwużyłowej magistrali. Rozwiązania przenoszące polecenia DALI przez sieci bezprzewodowe lub IP są rozwijane między innymi w ramach DALI+.

Czym DALI-2 różni się od wcześniejszej generacji DALI?

DALI-2 jest programem certyfikacji prowadzonym przez DALI Alliance i opartym na aktualnych wymaganiach protokołu DALI. Rozszerza standaryzację oraz testy interoperacyjności na większą grupę elementów systemu.

We wcześniejszej generacji DALI standaryzacja koncentrowała się przede wszystkim na urządzeniach wykonawczych, takich jak zasilacze LED. DALI-2 obejmuje także urządzenia sterujące, w tym kontrolery aplikacyjne, czujniki, przyciski i panele.

Dla inwestora oznacza to większą przewidywalność współpracy urządzeń pochodzących od różnych producentów. Certyfikacja nie zwalnia jednak z obowiązku sprawdzenia obsługiwanych funkcji, zgodności z kontrolerem i działania całego systemu po uruchomieniu.

Wskazówka
Nie wystarczy sprawdzić, czy urządzenie ma oznaczenie DALI. Przed zatwierdzeniem komponentów należy zweryfikować ich certyfikację, przeznaczenie i funkcje dostępne w wybranej architekturze.

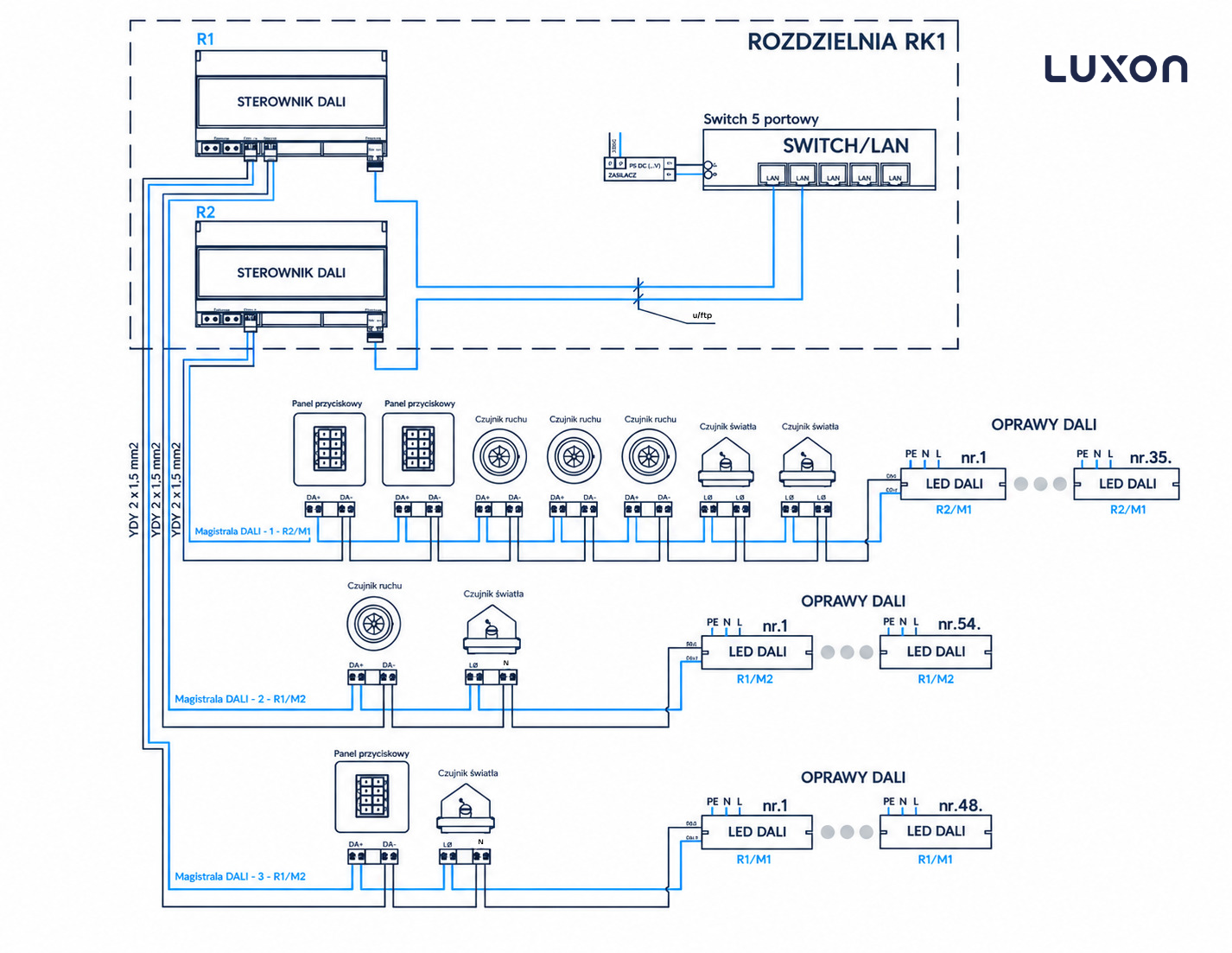

Jak działa system DALI?

Urządzenia systemu komunikują się za pomocą dwużyłowej magistrali. Przenosi ona dane i zapewnia zasilanie potrzebne do komunikacji. Instalacja zasilająca oprawy pozostaje odrębną częścią systemu.

Polecenia mogą być wysyłane do:

• pojedynczego urządzenia,
• wybranej grupy,
• wszystkich urządzeń na danej linii.

Dwukierunkowa komunikacja umożliwia nie tylko wysyłanie poleceń, ale także odczytywanie informacji zwrotnych. W zależności od urządzeń i konfiguracji mogą one dotyczyć stanu oprawy, poziomu wysterowania lub wykrytej awarii.

Jak działają adresy, grupy i sceny?

Adres indywidualny pozwala sterować konkretnym urządzeniem. Grupa obejmuje zestaw opraw przypisanych do jednej strefy lub funkcji. Scena zapisuje wcześniej określone poziomy pracy urządzeń, które można uruchomić jednym poleceniem.

Dzięki temu zmiana ustawień oświetlenia nie musi wymagać fizycznej przebudowy wszystkich obwodów.

W jednej podsieci DALI-2 może pracować do 64 opraw oświetleniowych oraz do 64 urządzeń sterujących. Projekt musi uwzględniać również pobór prądu przez poszczególne komponenty i możliwości zastosowanego kontrolera.

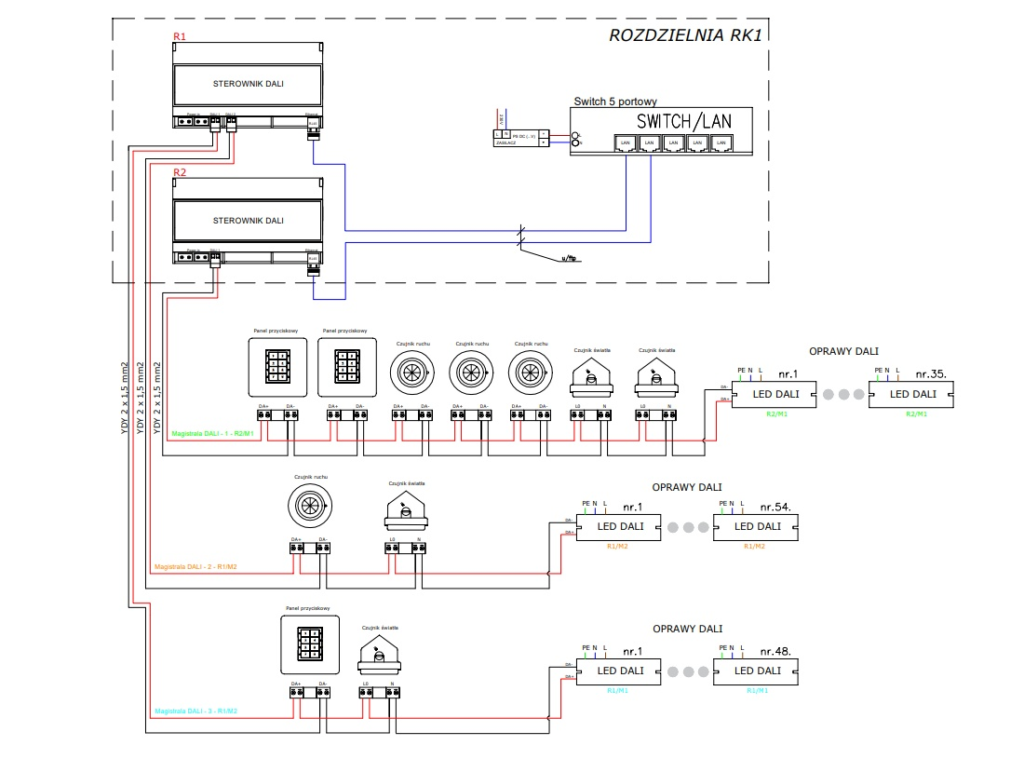

Jakie elementy tworzą system DALI?

Ważne
Zasilacz LED znajdujący się w oprawie i zasilacz magistrali DALI to dwa różne elementy. Zasilacz LED odpowiada za pracę źródła światła i wykonuje polecenia. Zasilacz magistrali zapewnia warunki potrzebne do komunikacji pomiędzy urządzeniami.

Jakie scenariusze sterowania można zrealizować?

Sterowanie na podstawie obecności

W magazynach, ciągach komunikacyjnych i obszarach wykorzystywanych okresowo oświetlenie może pracować na obniżonym poziomie. Po wykryciu obecności system zwiększa strumień świetlny do zaprogramowanej wartości.

Po opuszczeniu strefy oprawy mogą zostać wyłączone albo wrócić do poziomu bazowego.

W projekcie należy określić również czas podtrzymania i sposób wygaszania. Natychmiastowe wyłączenie światła nie będzie właściwe w każdej przestrzeni, szczególnie na drogach komunikacyjnych i w strefach, w których ruch odbywa się nieregularnie.

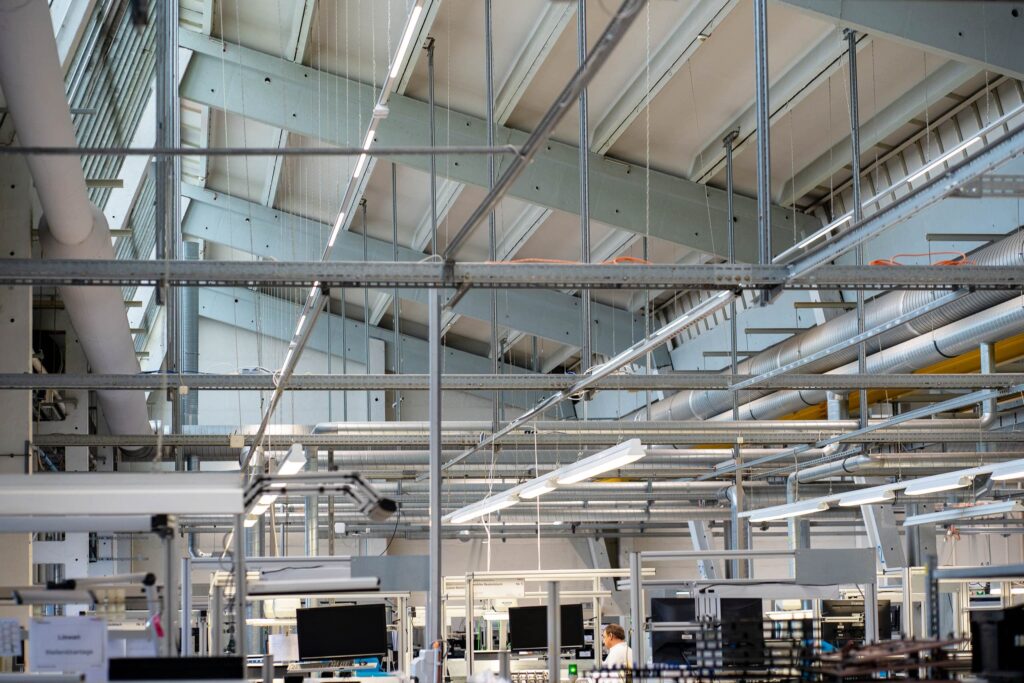

Regulacja zależna od światła dziennego

W strefach doświetlanych przez świetliki lub przeszklenia czujniki mogą regulować pracę opraw tak, aby uzupełnić światło naturalne do wymaganej wartości.

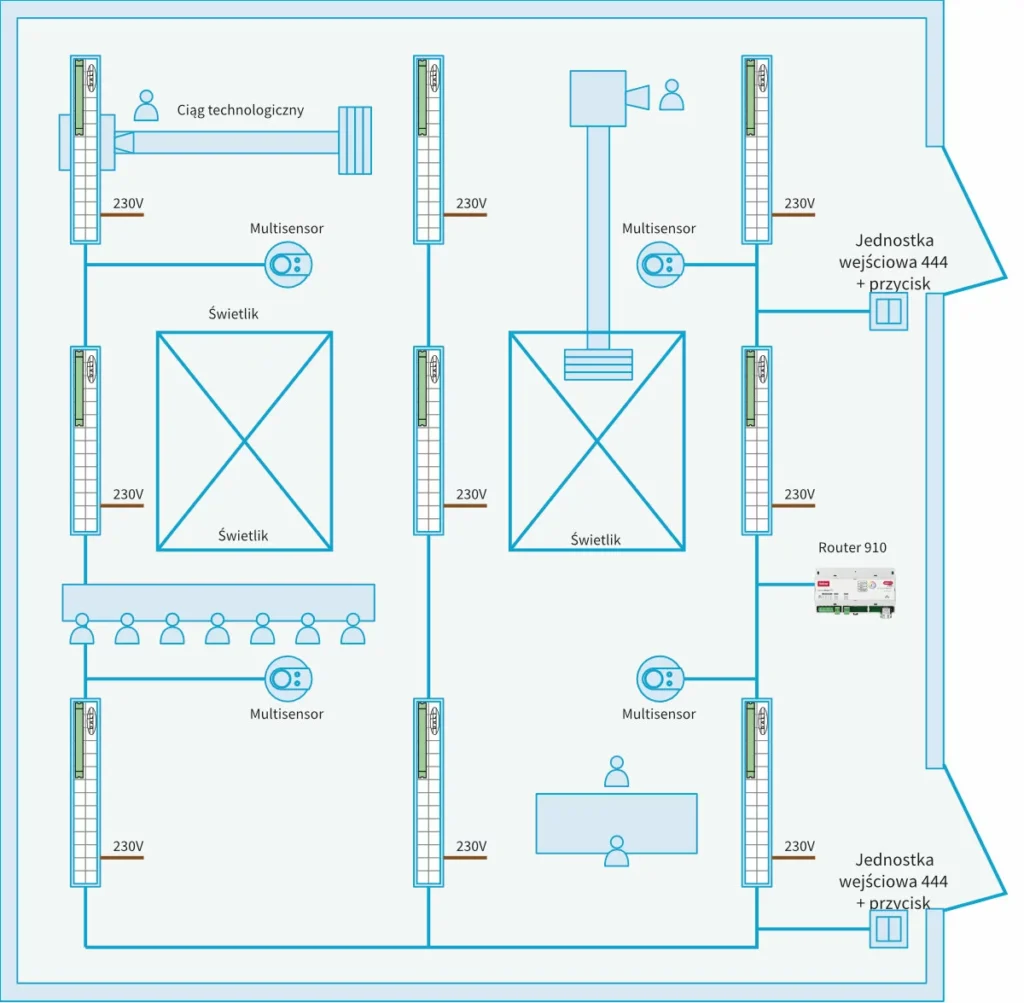

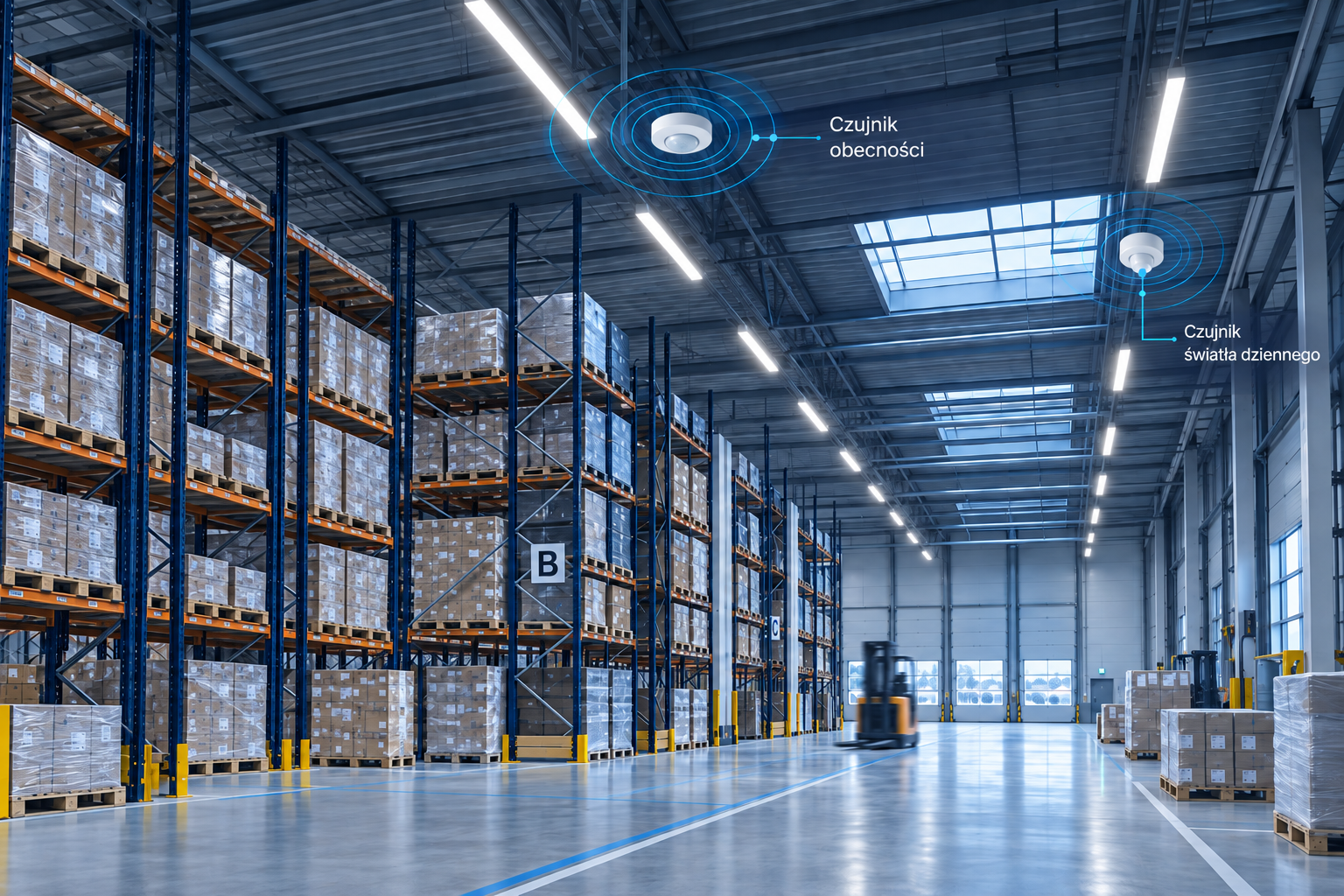

W magazynie wysokiego składowania mogą zostać zastosowane czujniki obecności i natężenia światła. W strefach, do których światło dzienne nie dociera, wystarczające mogą być czujniki obecności.

Sceny i harmonogramy

System może uruchamiać różne ustawienia dla zmian produkcyjnych, godzin pracy, sprzątania, serwisu lub pracy nocnej.

Harmonogram nie powinien być jednak jedynym źródłem sterowania, jeśli sposób wykorzystania obiektu często się zmienia. W takim przypadku należy połączyć go z informacjami pochodzącymi z czujników lub systemu nadrzędnego.

Wskazówka
Dobór czujnika powinien uwzględniać wysokość montażu, geometrię przestrzeni, zasięg detekcji i rodzaj ruchu. Urządzenie niedopasowane do wysokiej hali może powodować martwe pola, opóźnioną reakcję lub niepotrzebne uruchamianie sąsiednich stref.

Jak DALI współpracuje z BMS?

System DALI może zostać połączony z BMS, czyli nadrzędnym systemem zarządzania budynkiem. Pozwala to uwzględnić oświetlenie w scenariuszach obejmujących także inne instalacje.

Po integracji możliwe jest między innymi:

• centralne zarządzanie harmonogramami,
• prezentowanie alarmów,
• kontrolowanie stanu instalacji,
• współpraca z kontrolą dostępu,
• reakcja na tryb pracy obiektu,
• uruchamianie scen obejmujących kilka systemów.

Integracja wymaga odpowiedniej bramki lub kontrolera. Przed wyborem urządzeń trzeba ustalić, jakie dane i polecenia będą wymieniane, który system będzie nadrzędny oraz kto odpowiada za logikę sterowania.

Projekt powinien również określać zachowanie oświetlenia po utracie komunikacji z BMS. Ogólny zapis „integracja z BMS” nie definiuje jeszcze kompletnego rozwiązania.

Jak połączyć DALI z KNX?

KNX jest standardem automatyki budynkowej wykorzystywanym do zarządzania między innymi oświetleniem, ogrzewaniem, wentylacją i osłonami okiennymi.

DALI może współpracować z KNX przez bramkę KNX-DALI, dzięki czemu oświetlenie DALI jest w stanie być zarządzane przez KNX.

Takie rozwiązanie warto rozważyć, gdy:

• budynek jest już wyposażony w KNX,
• oświetlenie ma reagować na sygnały z innych instalacji,
• użytkownik potrzebuje wspólnych scen,
• system ma być obsługiwany z jednego interfejsu,
• konieczne jest centralne zarządzanie funkcjami budynku.

Przed doborem bramki należy określić liczbę linii, grup, scen i adresów oraz sprawdzić funkcje obsługiwane przez konkretne urządzenie.

Jakie korzyści daje system DALI?

Najważniejsze korzyści wynikające z prawidłowo zaprojektowanego systemu to:

• mniejsze zużycie energii dzięki sterowaniu obecnością, harmonogramom i wykorzystaniu światła dziennego,
• dopasowanie pracy oświetlenia do funkcji poszczególnych stref,
• większa elastyczność przy zmianie układu magazynu, stanowisk lub sposobu użytkowania pomieszczeń,
• możliwość tworzenia scen bez przebudowy tradycyjnych obwodów,
• łatwiejsze zarządzanie rozbudowaną instalacją,
• dostęp do wybranych informacji diagnostycznych,
• integracja z BMS i innymi systemami automatyki,
• poprawa komfortu oraz bezpieczeństwa użytkowników.

Nie należy przyjmować jednego poziomu oszczędności dla każdej inwestycji. Wynik zależy od stanu wyjściowego, czasu pracy, sposobu użytkowania przestrzeni, udziału światła dziennego i zaprogramowanej logiki sterowania.

Dlatego potencjał oszczędności powinien zostać obliczony na podstawie danych z konkretnego obiektu, a nie wyłącznie na podstawie parametrów urządzeń.

W systemie DALI największe znaczenie ma nie sama możliwość ściemniania opraw, ale prawidłowe połączenie projektu oświetlenia, podziału na strefy i logiki sterowania. Dopiero wtedy technologia przekłada się na efekt energetyczny i operacyjny.

Mateusz Foryś

Project Manager ds. Systemów Sterowania w LUXON

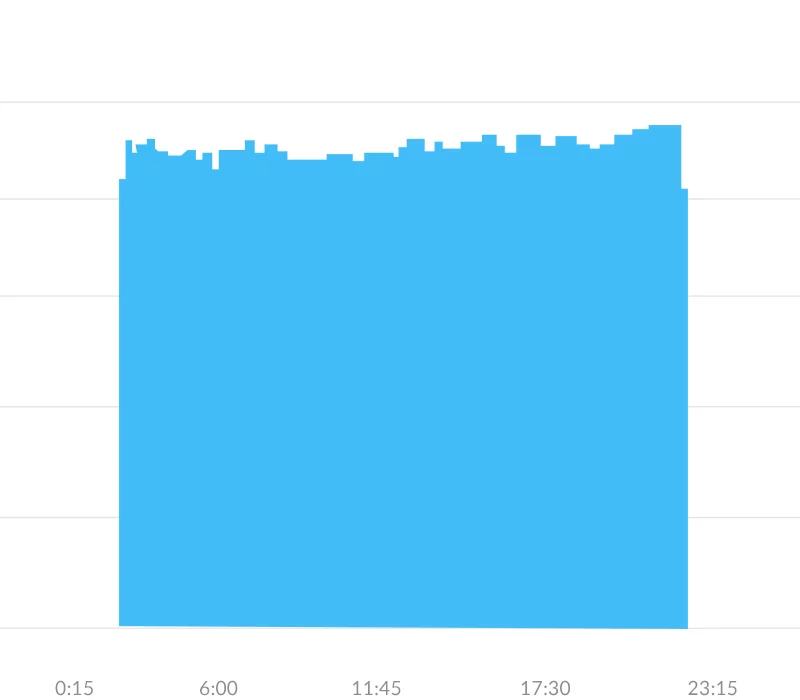

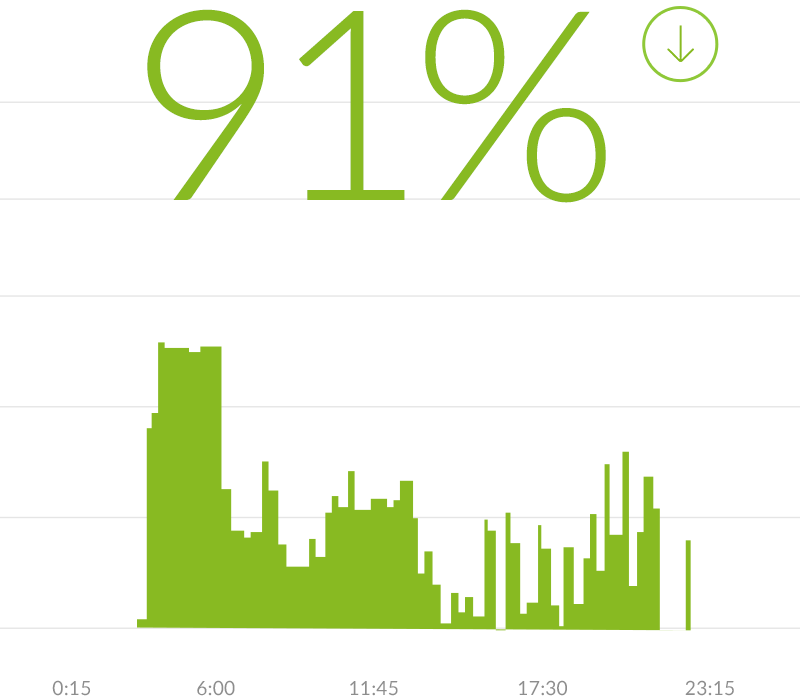

Jakie efekty osiągnęliśmy dzięki DALI w magazynach Geberit?

W magazynach Geberit zastosowaliśmy oprawy LED, system sterowania DALI oraz czujniki ruchu. Projekt objął audyt, przygotowanie koncepcji, wymianę opraw, instalację sterowania i optymalizację oświetlenia w długich alejkach oraz wysokich przestrzeniach składowania. Wyniki poniżej dotyczą całej modernizacji, a nie wyłącznie zastosowania protokołu DALI.

91%

oszczędności energii rocznie

147,5 tony

mniej emisji CO₂

3-krotnie

wyższe natężenie światła

Zobacz case study

Od czego zależy koszt wdrożenia systemu DALI?

Nie istnieje jeden uniwersalny koszt wdrożenia systemu DALI. Budżet zależy od skali obiektu, stanu instalacji i zakresu automatyzacji.

Najniższa cena urządzeń nie zawsze oznacza najniższy koszt użytkowania. Brak dokumentacji, ograniczone możliwości rozbudowy lub uzależnienie od jednego wykonawcy mogą zwiększyć wydatki w kolejnych latach.

Wskazówka
Koszt systemu należy zestawić z potencjalnymi oszczędnościami energii, kosztami utrzymania, ryzykiem przestojów i możliwością późniejszej reorganizacji obiektu.

Kiedy warto zastosować system DALI?

DALI warto rozważyć, gdy obiekt:

• ma wiele niezależnych stref,
• pracuje przez wiele godzin,
• jest wykorzystywany nierównomiernie,
• ma dostęp do światła dziennego,
• wymaga centralnego nadzoru,
• może zmieniać układ lub funkcję,
• ma współpracować z BMS lub KNX,
• wymaga dostępu do informacji diagnostycznych.

System znajduje zastosowanie między innymi w halach produkcyjnych, magazynach, centrach logistycznych, biurach, obiektach handlowych, budynkach publicznych i obiektach sportowych.

Kiedy prostszy system sterowania może wystarczyć?

Zakres sterowania powinien wynikać z potrzeb oraz rachunku ekonomicznego, a nie z samej dostępności technologii.

Prosty system nie musi jednak oznaczać rezygnacji z DALI. W prostym obiekcie można zastosować proste czujniki DALI, które nie wymagają adresacji, a zapewniają klientowi określone korzyści, albo wykorzystać regulację natężenia światła, np. za pomocą potencjometru DALI. W innych przypadkach wystarczające mogą być podstawowe czujniki ON/OFF lub sterowanie z przycisku.

Jak przygotować wdrożenie systemu DALI?

1. Zbierz dane o obiekcie
   Określ godziny pracy, sposób wykorzystania stref, dostęp światła dziennego, planowane zmiany i wymagania użytkowników.
2. Wykonaj audyt instalacji
   Sprawdź stan opraw, zasilania, tras kablowych, rozdzielnic i możliwość wykonania magistrali.
3. Przygotuj projekt oświetlenia
   Sterowanie powinno wspierać wymagane parametry oświetlenia, a nie zastępować prawidłowy projekt.
4. Zaprojektuj logikę sterowania
   Określ grupy, poziomy bazowe, czasy podtrzymania, sceny, reakcje czujników i zachowanie awaryjne.
5. Ustal architekturę integracji
   Zdecyduj, czy DALI będzie działać samodzielnie, czy ma współpracować z BMS albo KNX.
6. Zweryfikuj urządzenia
   Sprawdź certyfikację, kompatybilność funkcji, parametry magistrali i wymagania konfiguracyjne.
7. Zaplanuj uruchomienie i odbiór
   Uwzględnij adresowanie, testy grup, scen, czujników, alarmów i komunikacji.
8. Przygotuj dokumentację powykonawczą
   Powinna obejmować adresy, grupy, sceny, schematy i ustawienia systemu.
9. Przeszkol obsługę
   Administrator musi wiedzieć, jak korzystać z systemu, interpretować alarmy i zlecać zmiany.

Checklista odbiorowa:

• reakcja każdego czujnika,
• działanie grup i scen,
• czasy podtrzymania i poziomy bazowe,
• zachowanie po zaniku i powrocie zasilania,
• komunikacja z BMS lub KNX,
• dostęp do konfiguracji,
• kompletność dokumentacji,
• przygotowanie administratora do obsługi.

Jakich błędów unikać przy projektowaniu DALI?

Najczęstsze błędy to:

• dobór urządzeń przed analizą potrzeb,
• traktowanie DALI jako zamiennika projektu oświetlenia,
• mylenie zasilacza LED z zasilaczem magistrali,
• niewłaściwy podział obiektu na strefy,
• źle dobrane lub rozmieszczone czujniki,
• brak rezerwy na rozbudowę,
• nieweryfikowanie poboru prądu urządzeń,
• zakładanie kompatybilności na podstawie samego oznaczenia DALI,
• brak ustalenia systemu nadrzędnego,
• brak scenariusza działania po utracie komunikacji,
• brak testów odbiorowych,
• brak dokumentacji adresów, grup i scen,
• brak szkolenia obsługi.

W dużej inwestycji trzeba również ustalić, kto odpowiada za projekt oświetlenia, instalację elektryczną, automatykę, konfigurację DALI, integrację i odbiór. Brak jednoznacznego podziału odpowiedzialności często ujawnia się dopiero podczas uruchomienia.

Czy system DALI będzie odpowiedni dla Twojego obiektu?

Przed podjęciem decyzji odpowiedz na kilka pytań:

• Czy poszczególne strefy działają w różnych godzinach?
• Czy część przestrzeni jest wykorzystywana okresowo?
• Czy do obiektu dociera światło dzienne?
• Czy układ przestrzeni może się zmienić?
• Czy potrzebny jest centralny podgląd instalacji?
• Czy system ma współpracować z BMS albo KNX?
• Czy dział utrzymania ruchu potrzebuje informacji diagnostycznych?
• Czy korzyści operacyjne uzasadniają koszt wdrożenia?
• Kto będzie zarządzał systemem po odbiorze?

Pamiętaj, że samo wdrożenie systemu sterowania nie wystarczy. Podstawą jest audyt, który pozwala ocenić stan istniejącej instalacji, a następnie prawidłowy projekt i uruchomienie.

DALI jest narzędziem. Liczy się efekt wdrożenia

Protokół DALI umożliwia precyzyjne sterowanie oświetleniem, ale nie rozwiązuje problemów inwestora samą obecnością w specyfikacji.

O wyniku decydują prawidłowo zaprojektowane strefy, czujniki, sceny i integracje. Dopiero ich połączenie może przełożyć się na mniejsze zużycie energii, elastyczność instalacji oraz łatwiejsze zarządzanie obiektem.

Dobierz system sterowania do sposobu pracy obiektu

Nie każdy obiekt potrzebuje takiego samego zakresu automatyzacji. Analiza instalacji, sposobu wykorzystania stref i oczekiwanych rezultatów pozwala ocenić, czy DALI będzie uzasadnione oraz jak powinien wyglądać system.

Dobierz odpowiedni system sterowania oświetleniem

Źródła

1. DALI Alliance, materiały dotyczące architektury systemu DALI-2, urządzeń wykonawczych i sterujących.

2. DALI Alliance, informacje dotyczące normy IEC 62386 i certyfikacji DALI-2.

3. DALI Alliance, materiały dotyczące DALI+ oraz komunikacji bezprzewodowej i IP.

4. DALI Alliance, materiały dotyczące autonomicznego oświetlenia awaryjnego i IEC 62386-202.

5. DALI Alliance, „Specifying with DALI – A Lighting Designer’s Guide”.
