Design opraw LED często kojarzy się z wyglądem: linią obudowy, kolorem, proporcjami i tym, czy produkt dobrze wpisuje się w architekturę wnętrza lub przestrzeni przemysłowej. W praktyce design oprawy to znacznie więcej. To sposób, w jaki konstrukcja LED łączy optykę, odprowadzanie ciepła, materiał obudowy, dyfuzor, zasilacz, montaż i odporność na środowisko pracy.
Dlatego przy wyborze oprawy nie wystarczy ocenić, czy „dobrze wygląda” w projekcie. Kształt obudowy, sposób osadzenia modułów LED, radiator, szczelność, materiał osłony i temperatura pracy wpływają na trwałość, bezpieczeństwo, serwis oraz realny efekt oświetleniowy.
Z tego artykułu dowiesz się:
- czym jest design opraw LED w ujęciu technicznym,
- dlaczego wygląd oprawy nie powinien być oceniany wyłącznie estetycznie,
- jak konstrukcja LED wpływa na temperaturę pracy,
- dlaczego chłodzenie oprawy ma znaczenie dla trwałości,
- jak materiał obudowy, dyfuzora i soczewek wpływa na bezpieczeństwo,
- jak design oprawy łączy się z optyką, IP, IK i LxBy,
- co sprawdzić w dokumentacji przed wyborem oprawy.
Czym jest design opraw LED?
Design opraw LED to nie tylko forma zewnętrzna. W profesjonalnym oświetleniu oznacza całą koncepcję konstrukcyjną produktu: od geometrii obudowy, przez optykę i radiator, po układ zasilania oraz sposób montażu.
Dobrze zaprojektowana oprawa LED powinna odpowiadać na kilka pytań:
- gdzie ma trafić światło?
- jak ograniczyć olśnienie?
- jak odprowadzić ciepło z modułów LED?
- jak zabezpieczyć zasilacz?
- jaką temperaturę pracy wytrzyma oprawa?
- jak zachowa się dyfuzor po latach eksploatacji?
- czy oprawę będzie można łatwo zamontować i serwisować?
- czy konstrukcja pasuje do warunków obiektu?
W tym sensie design oprawy jest decyzją inżynieryjną. Estetyka ma znaczenie, szczególnie w biurach, sklepach, hotelach czy showroomach, ale nie może być oddzielona od trwałości, bezpieczeństwa i funkcji.
Dlaczego wygląd oprawy to nie tylko estetyka?
To, jak wygląda oprawa, często wynika z tego, jak została zaprojektowana technicznie. Smukła obudowa może być atrakcyjna wizualnie, ale jeśli nie zapewnia odpowiedniego odprowadzania ciepła, może skracać żywotność diod i zasilacza. Z kolei masywniejsza konstrukcja może być efektem konieczności zastosowania większego radiatora, grubszej osłony, wyższej odporności mechanicznej albo szczelności IP.
Wygląd oprawy może wpływać na:
- chłodzenie modułów LED,
- temperaturę pracy zasilacza,
- trwałość komponentów,
- rozsył światła,
- poziom olśnienia,
- odporność na uderzenia,
- szczelność konstrukcji,
- łatwość czyszczenia,
- bezpieczeństwo użytkowników,
- możliwość serwisowania.
Dlatego oprawy LED nie warto oceniać tylko na podstawie zdjęcia produktu. Warto sprawdzić, czy za formą stoi funkcja.

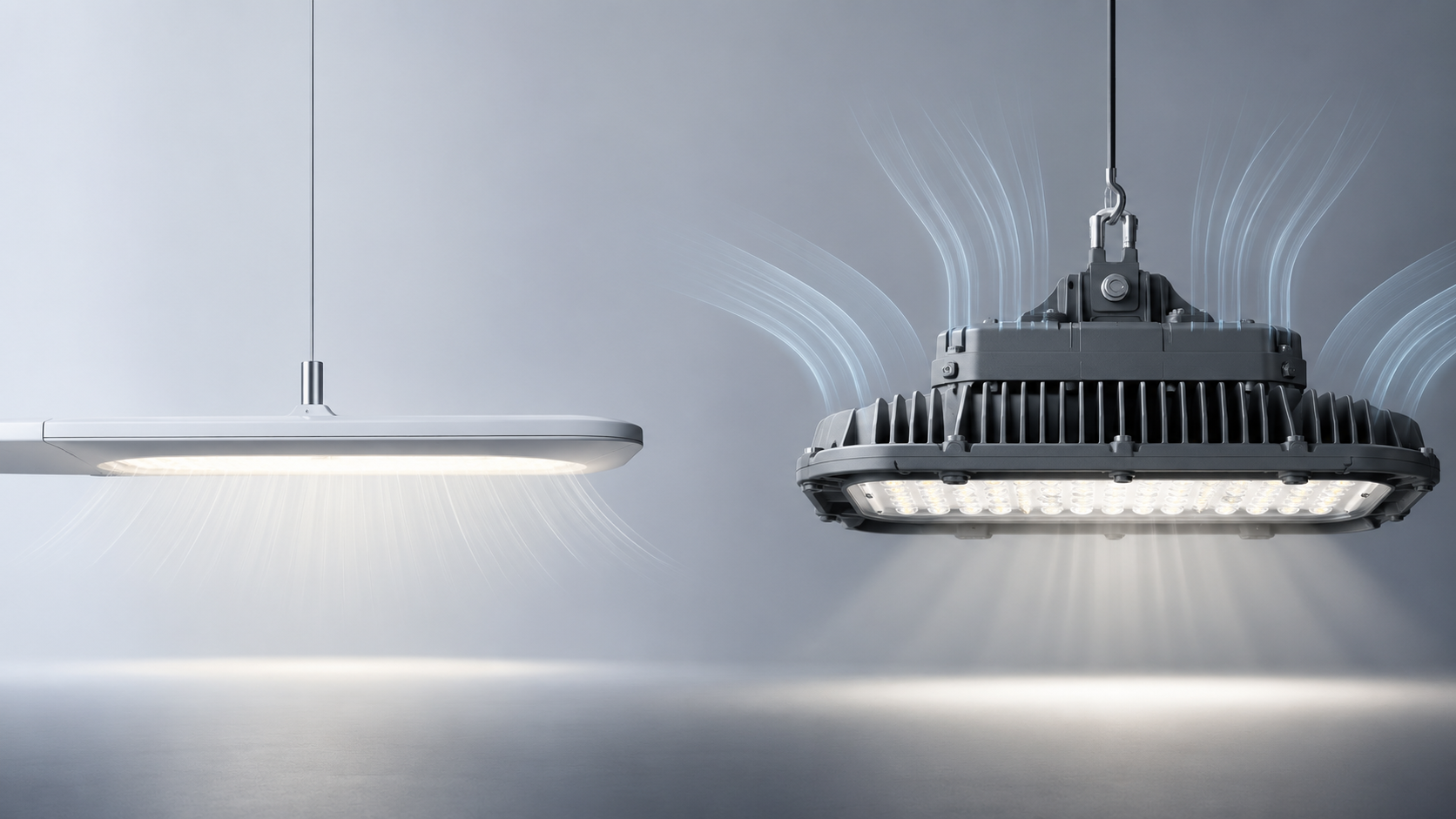

Konstrukcja LED a odprowadzanie ciepła
Temperatura pracy to jeden z najważniejszych czynników wpływających na trwałość oprawy LED. Diody LED nie lubią przegrzania. Ciepło powstające w module LED musi zostać skutecznie odprowadzone przez płytkę, obudowę i radiator do otoczenia.
Jeżeli konstrukcja LED nie zapewnia właściwej gospodarki termicznej, może dojść do:
- szybszego spadku strumienia świetlnego,
- przesunięcia barwy światła,
- skrócenia żywotności diod,
- przegrzewania zasilacza,
- większego ryzyka awarii,
- degradacji dyfuzora lub soczewek,
- obniżenia skuteczności całej oprawy.
W praktyce oznacza to, że design oprawy LED powinien uwzględniać nie tylko efekt wizualny, ale także drogę, którą ciepło opuszcza wnętrze oprawy. Liczy się materiał, powierzchnia oddawania ciepła, użebrowanie, sposób montażu, przepływ powietrza i separacja termiczna komponentów.

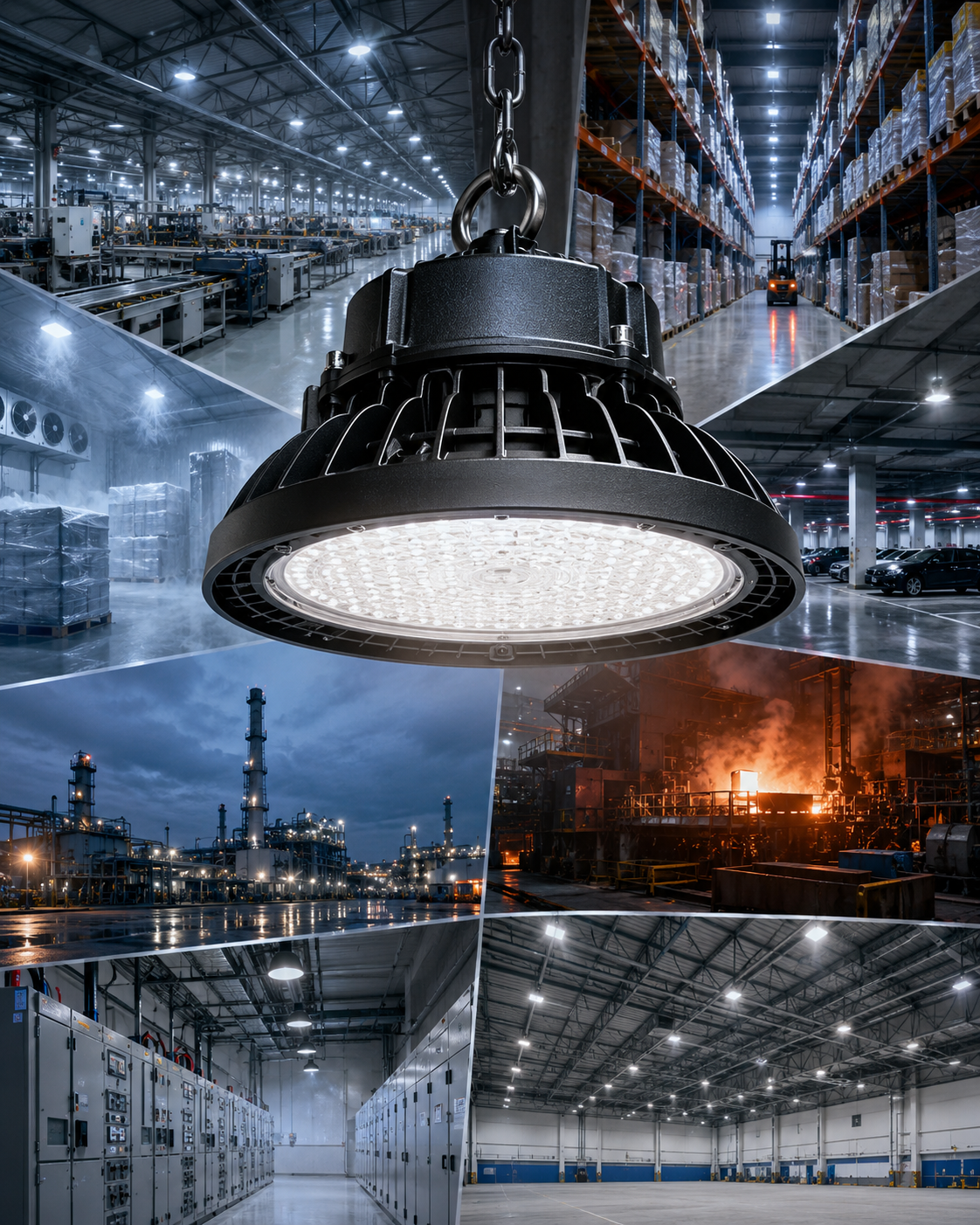

Temperatura pracy – dlaczego ten parametr trzeba sprawdzić?
Temperatura pracy określa zakres warunków, w których oprawa może działać zgodnie z deklarowanymi parametrami. W karcie katalogowej może pojawić się np. zakres od -20°C do +40°C, od -35°C do +50°C albo wyższy, zależnie od konstrukcji i przeznaczenia produktu.
Ten parametr ma znaczenie szczególnie w:
- halach produkcyjnych,
- magazynach wysokiego składowania,
- chłodniach i mroźniach,
- parkingach,
- przestrzeniach zewnętrznych,
- obiektach przemysłu ciężkiego,
- strefach przy piecach i liniach technologicznych,
- pomieszczeniach technicznych,
- oprawach montowanych wysoko pod stropem.
Wysoka temperatura pracy nie wpływa wyłącznie na diody LED. Oddziałuje również na zasilacz, kondensatory, uszczelki, przewody, dyfuzor, soczewki i materiały konstrukcyjne.
Dlatego przy wyborze oprawy warto sprawdzić nie tylko deklarowany zakres temperatur, ale też to, czy konstrukcja LED została zaprojektowana z myślą o realnych warunkach obiektu.
Materiał obudowy – aluminium, stal, GRP czy tworzywo?
Materiał obudowy wpływa na odporność, trwałość i sposób pracy oprawy. Nie ma jednego najlepszego materiału do wszystkich zastosowań. Inne wymagania ma biuro, inne hala produkcyjna, inne myjnia, a jeszcze inne obiekt zewnętrzny.
| Materiał obudowy | Aluminium |
|---|---|
| Co daje w praktyce? | dobre odprowadzanie ciepła, trwałość, możliwość formowania radiatorów |
| Typowe zastosowanie | przemysł, zewnętrze, oprawy wysokiej mocy |
| Materiał obudowy | Stal |
|---|---|
| Co daje w praktyce? | odporność konstrukcyjna, stabilność mechaniczna |
| Typowe zastosowanie | przemysł, obiekty techniczne |
| Materiał obudowy | GRP / tworzywo wzmacniane włóknem szklanym |
|---|---|
| Co daje w praktyce? | odporność chemiczna, lekkość, łatwiejsze utrzymanie w czystości |
| Typowe zastosowanie | przemysł chemiczny, farmacja, clean roomy |
| Materiał obudowy | Tworzywa techniczne |
|---|---|
| Co daje w praktyce? | lekkość, odporność na wybrane czynniki, elastyczność projektowa |
| Typowe zastosowanie | wnętrza, wybrane aplikacje techniczne |
| Materiał obudowy | Szkło i metal w osłonie |
|---|---|
| Co daje w praktyce? | odporność na temperaturę, czyszczenie, czynniki chemiczne |
| Typowe zastosowanie | przemysł, wysokie temperatury, trudne środowiska |
| Materiał obudowy | Co daje w praktyce? | Typowe zastosowanie |
|---|---|---|
| Aluminium | dobre odprowadzanie ciepła, trwałość, możliwość formowania radiatorów | przemysł, zewnętrze, oprawy wysokiej mocy |
| Stal | odporność konstrukcyjna, stabilność mechaniczna | przemysł, obiekty techniczne |
| GRP / tworzywo wzmacniane włóknem szklanym | odporność chemiczna, lekkość, łatwiejsze utrzymanie w czystości | przemysł chemiczny, farmacja, clean roomy |
| Tworzywa techniczne | lekkość, odporność na wybrane czynniki, elastyczność projektowa | wnętrza, wybrane aplikacje techniczne |
| Szkło i metal w osłonie | odporność na temperaturę, czyszczenie, czynniki chemiczne | przemysł, wysokie temperatury, trudne środowiska |
W oprawach przemysłowych materiał obudowy jest często powiązany z odpornością na środowisko: pył, wodę, chemię, uderzenia, drgania i temperaturę. W oprawach biurowych lub retailowych większe znaczenie mogą mieć estetyka, komfort widzenia, niskie olśnienie i integracja z architekturą.
Design oprawy a zasilacz LED
Zasilacz LED jest jednym z elementów najbardziej wrażliwych na temperaturę. Nawet najlepszy moduł LED nie zapewni długiej i stabilnej pracy, jeśli driver będzie przegrzewał się wewnątrz obudowy.
Dlatego konstrukcja oprawy powinna uwzględniać:
- miejsce montażu zasilacza,
- separację zasilacza od modułów LED,
- przepływ ciepła w obudowie,
- jakość komponentów elektronicznych,
- zapas mocy zasilacza,
- odporność na temperaturę pracy,
- łatwość serwisowania,
- zgodność ze sterowaniem.
W praktyce źle zaprojektowana konstrukcja może powodować, że ciepło z modułów LED kumuluje się w pobliżu drivera. To zwiększa ryzyko awarii, skraca żywotność zasilacza i może wpływać na stabilność światła.
Dobry design oprawy LED zakłada więc nie tylko „ładne schowanie” elektroniki, ale jej bezpieczne i trwałe umieszczenie.
Dyfuzor, soczewki i osłony – jak wpływają na trwałość i bezpieczeństwo?
Dyfuzor, soczewki i osłony wpływają na to, jak światło opuszcza oprawę, ale też na to, jak produkt zachowuje się w czasie. Ich materiał ma znaczenie dla optyki, odporności mechanicznej, odporności chemicznej, temperatury pracy i bezpieczeństwa.
W dokumentacji warto sprawdzić:
- z jakiego materiału wykonano dyfuzor,
- czy zastosowano PC, PMMA, szkło, silikon optyczny lub inne rozwiązanie,
- jaka jest odporność mechaniczna osłony,
- czy materiał jest odporny na temperaturę,
- czy materiał nie żółknie pod wpływem czasu, UV lub ciepła,
- czy dyfuzor jest odporny na środki czyszczące,
- czy oprawa spełnia wymagania Tp(a) lub Tp(b), jeśli są istotne dla projektu,
- czy materiał wpływa na skuteczność świetlną i rozsył.
PRZYKŁAD:
PMMA może zapewniać bardzo dobrą transmisję światła, ale w niektórych zastosowaniach może mieć niższą odporność mechaniczną. Poliwęglan może być odporniejszy na uderzenia, ale może inaczej zachowywać się optycznie. Szkło hartowane dobrze sprawdza się tam, gdzie ważna jest odporność na temperaturę, chemię i czyszczenie, ale wpływa na masę oraz konstrukcję oprawy.

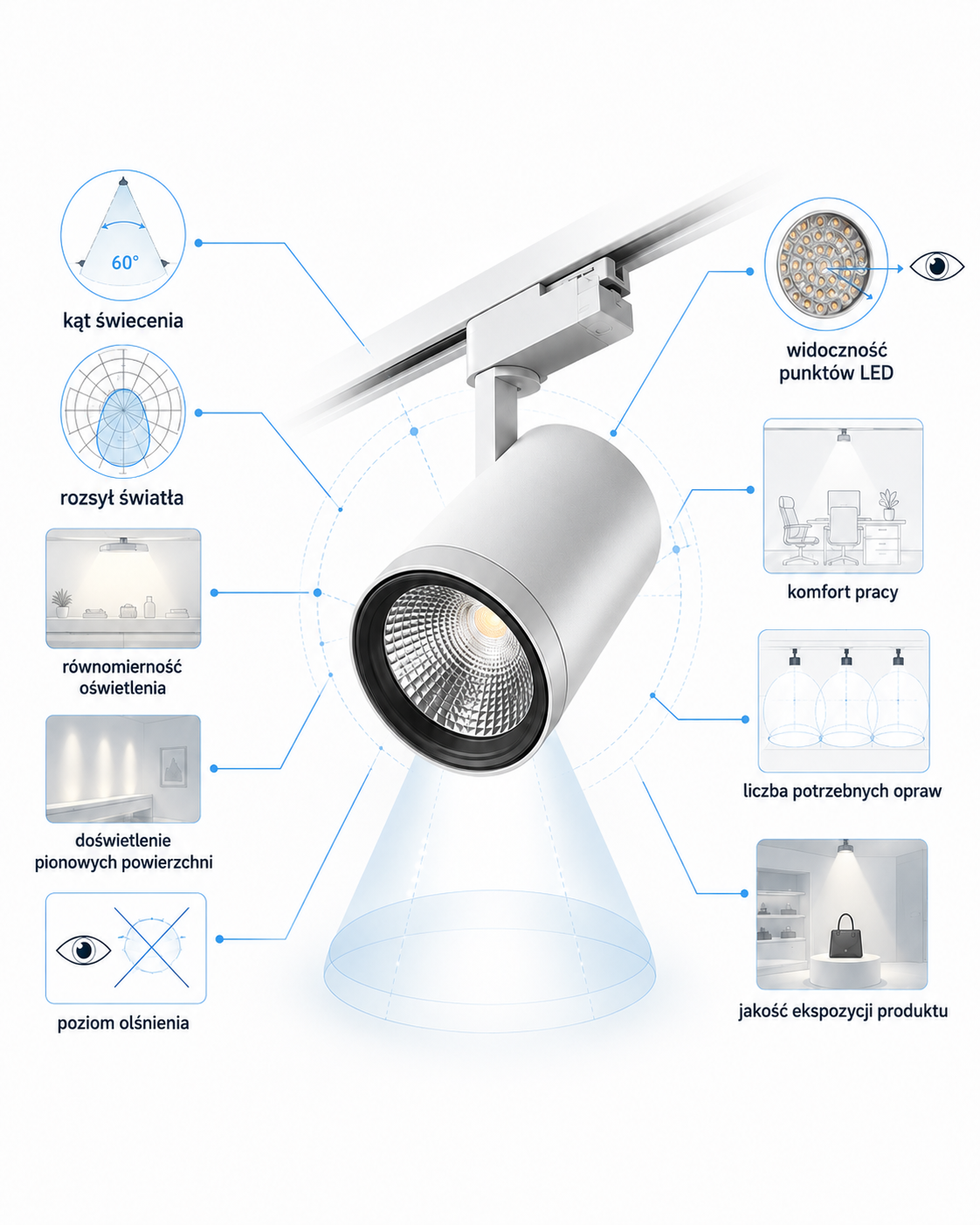

Design oprawy a optyka, olśnienie i kierowanie światła
Konstrukcja oprawy wpływa bezpośrednio na optykę. To, jak głęboko osadzone są diody, jak ustawione są soczewki, jaki zastosowano dyfuzor i jaka jest geometria obudowy, decyduje o tym, gdzie trafia światło.
Design oprawy może wpływać na:
- kąt świecenia,
- rozsył światła,
- równomierność oświetlenia,
- doświetlenie pionowych powierzchni,
- poziom olśnienia,
- widoczność punktów LED,
- komfort pracy,
- liczbę potrzebnych opraw,
- jakość ekspozycji produktu.
W biurach konstrukcja powinna wspierać ograniczenie olśnienia i komfort pracy przy monitorach. Z kolei w magazynach liczy się właściwe doświetlenie alejek i regałów. Dla odmiany – w retailu – prowadzenie wzroku klienta i ekspozycja produktów. A na drogach i parkingach – precyzyjne skierowanie światła na powierzchnię użytkową i ograniczenie emisji poza obszar zadania.
Dlatego oprawa o podobnym strumieniu świetlnym i mocy może działać zupełnie inaczej, jeśli ma inną konstrukcję optyczną.
Kształt oprawy a odporność na pył, wodę, chemię i uderzenia
Design oprawy LED powinien uwzględniać warunki środowiskowe. Inaczej projektuje się oprawę do biura, inaczej do chłodni, parkingu, myjni, hali produkcyjnej, clean roomu czy oświetlenia zewnętrznego.
Na odporność oprawy wpływają m.in.:
- kształt obudowy,
- rodzaj uszczelnień,
- sposób łączenia elementów,
- materiał korpusu,
- materiał dyfuzora,
- odporność na promieniowanie UV,
- odporność na środki chemiczne,
- klasa IP,
- klasa IK,
- odporność na wibracje,
- odprowadzanie wilgoci i kondensacji.
PRZYKŁAD:
Oprawa w myjni musi radzić sobie z wilgocią, wodą i chemią. Oprawa w garażu podziemnym powinna uwzględniać pył, uderzenia, spaliny i łatwość czyszczenia. Oprawa w przemyśle chemicznym wymaga odporności materiałowej, a oprawa zewnętrzna – szczelności, odporności na UV, temperaturę i wiatr.
W takich projektach design oprawy nie jest dodatkiem. Jest warunkiem trwałości.
Design a montaż, serwis i utrzymanie czystości
Dobra oprawa LED powinna być zaprojektowana nie tylko pod moment zakupu, ale też pod cały cykl życia instalacji. Montaż, serwis, czyszczenie i ewentualna wymiana komponentów wpływają na realne koszty użytkowania.
Warto sprawdzić:
- czy oprawa jest łatwa w montażu,
- czy ma przemyślany system mocowania,
- czy zasilacz jest dostępny serwisowo,
- czy oprawę można bezpiecznie otworzyć,
- czy konstrukcja ogranicza gromadzenie pyłu,
- czy powierzchnie są łatwe do czyszczenia,
- czy oprawa wymaga specjalistycznego demontażu,
- czy da się wymienić komponent bez naruszania całej instalacji,
- czy producent przewidział pracę w danym środowisku.
W dużych obiektach przemysłowych lub handlowych nawet drobna różnica w czasie montażu i serwisu może przełożyć się na znaczące koszty. Szczególnie gdy oprawy są montowane wysoko, w trudno dostępnych miejscach albo w strefach, gdzie zatrzymanie pracy oznacza przestój.
Kiedy konstrukcja oprawy ma szczególne znaczenie?
Konstrukcja LED ma znaczenie w każdym projekcie, ale są przestrzenie, w których błędy projektowe szybciej przekładają się na awarie, dyskomfort lub problemy eksploatacyjne.
| Przestrzeń | Biuro |
|---|---|
| Co jest kluczowe w designie oprawy? | ograniczenie olśnienia, estetyka, komfort pracy, integracja z sufitem |
| Przestrzeń | Retail |
|---|---|
| Co jest kluczowe w designie oprawy? | ekspozycja produktu, optyka, spójność wizualna, kierowanie światła |
| Przestrzeń | Hala produkcyjna |
|---|---|
| Co jest kluczowe w designie oprawy? | trwałość, chłodzenie, odporność na pył, IP, IK, serwis |
| Przestrzeń | Magazyn |
|---|---|
| Co jest kluczowe w designie oprawy? | optyka, montaż wysokościowy, odporność, doświetlenie alejek |
| Przestrzeń | Chłodnia |
|---|---|
| Co jest kluczowe w designie oprawy? | praca w niskiej temperaturze, szczelność, kondensacja |
| Przestrzeń | Myjnia |
|---|---|
| Co jest kluczowe w designie oprawy? | odporność na wodę, chemię i czyszczenie |
| Przestrzeń | Parking |
|---|---|
| Co jest kluczowe w designie oprawy? | IK, IP, łatwe utrzymanie, odporność na środowisko |
| Przestrzeń | Clean room |
|---|---|
| Co jest kluczowe w designie oprawy? | higiena, szczelność, odporność chemiczna, łatwe czyszczenie |
| Przestrzeń | Zewnętrzne |
|---|---|
| Co jest kluczowe w designie oprawy? | odporność na UV, deszcz, temperaturę, wiatr i przepięcia |
| Przestrzeń | Wysoka temperatura |
|---|---|
| Co jest kluczowe w designie oprawy? | gospodarka termiczna, materiał dyfuzora, zasilacz, szkło lub specjalne tworzywa |
| Przestrzeń | Co jest kluczowe w designie oprawy? |
|---|---|
| Biuro | ograniczenie olśnienia, estetyka, komfort pracy, integracja z sufitem |
| Retail | ekspozycja produktu, optyka, spójność wizualna, kierowanie światła |
| Hala produkcyjna | trwałość, chłodzenie, odporność na pył, IP, IK, serwis |
| Magazyn | optyka, montaż wysokościowy, odporność, doświetlenie alejek |
| Chłodnia | praca w niskiej temperaturze, szczelność, kondensacja |
| Myjnia | odporność na wodę, chemię i czyszczenie |
| Parking | IK, IP, łatwe utrzymanie, odporność na środowisko |
| Clean room | higiena, szczelność, odporność chemiczna, łatwe czyszczenie |
| Zewnętrzne | odporność na UV, deszcz, temperaturę, wiatr i przepięcia |
| Wysoka temperatura | gospodarka termiczna, materiał dyfuzora, zasilacz, szkło lub specjalne tworzywa |
Im trudniejsze środowisko, tym mniej można polegać na samych parametrach katalogowych. Trzeba sprawdzić, czy konstrukcja oprawy rzeczywiście odpowiada warunkom pracy.
Design oprawy LED a dokumentacja techniczna
Zdjęcie produktu i podstawowa karta katalogowa nie zawsze wystarczą do oceny konstrukcji. Przy większych projektach warto sprawdzić dokumentację techniczną, wyniki badań i dane projektowe.
W dokumentacji warto szukać informacji o:
- materiale obudowy,
- materiale dyfuzora i soczewek,
- temperaturze pracy,
- klasie IP,
- klasie IK,
- odporności chemicznej,
- odporności UV,
- sposobie montażu,
- dostępności zasilacza,
- certyfikatach bezpieczeństwa,
- badaniach ENEC / ENEC+,
- parametrze LxBy,
- plikach IES/LDT,
- deklarowanych warunkach pracy,
- gwarancji i jej wykluczeniach.
Dobra dokumentacja pozwala porównać oprawy nie tylko po cenie i mocy, ale po realnej przydatności do projektu.
Design oprawy LED – checklista dla projektanta i inwestora
Przed wyborem oprawy warto przejść przez kilka pytań.
| Pytanie | Czy konstrukcja LED jest dopasowana do warunków pracy? |
|---|---|
| Dlaczego warto je zadać? | inne wymagania ma biuro, inne hala, inne zewnętrze |
| Pytanie | Jaka jest temperatura pracy oprawy? |
|---|---|
| Dlaczego warto je zadać? | wpływa na trwałość LED, zasilacza i materiałów |
| Pytanie | Jak odprowadzane jest ciepło? |
|---|---|
| Dlaczego warto je zadać? | gospodarka termiczna decyduje o żywotności |
| Pytanie | Z czego wykonano obudowę? |
|---|---|
| Dlaczego warto je zadać? | materiał wpływa na trwałość, chłodzenie i odporność |
| Pytanie | Jaki dyfuzor lub soczewki zastosowano? |
|---|---|
| Dlaczego warto je zadać? | wpływają na optykę, bezpieczeństwo i degradację w czasie |
| Pytanie | Czy oprawa ma odpowiednie IP i IK? |
|---|---|
| Dlaczego warto je zadać? | ważne w przestrzeniach technicznych i publicznych |
| Pytanie | Czy konstrukcja ogranicza olśnienie? |
|---|---|
| Dlaczego warto je zadać? | kluczowe w biurach, szkołach, retailu i pracy wzrokowej |
| Pytanie | Czy dostępne są pliki IES/LDT? |
|---|---|
| Dlaczego warto je zadać? | pokazują realny rozsył światła |
| Pytanie | Czy zasilacz jest zabezpieczony termicznie? |
|---|---|
| Dlaczego warto je zadać? | driver często decyduje o niezawodności oprawy |
| Pytanie | Czy oprawa jest łatwa w serwisie? |
|---|---|
| Dlaczego warto je zadać? | wpływa na koszty eksploatacji |
| Pytanie | Czy produkt ma potwierdzone certyfikaty? |
|---|---|
| Dlaczego warto je zadać? | ogranicza ryzyko wyboru niesprawdzonego rozwiązania |
| Pytanie | Czy design wspiera czyszczenie i utrzymanie? |
|---|---|
| Dlaczego warto je zadać? | ważne w przemyśle, clean roomach, medycynie i retailu |
| Pytanie | Dlaczego warto je zadać? |
|---|---|
| Czy konstrukcja LED jest dopasowana do warunków pracy? | inne wymagania ma biuro, inne hala, inne zewnętrze |
| Jaka jest temperatura pracy oprawy? | wpływa na trwałość LED, zasilacza i materiałów |
| Jak odprowadzane jest ciepło? | gospodarka termiczna decyduje o żywotności |
| Z czego wykonano obudowę? | materiał wpływa na trwałość, chłodzenie i odporność |
| Jaki dyfuzor lub soczewki zastosowano? | wpływają na optykę, bezpieczeństwo i degradację w czasie |
| Czy oprawa ma odpowiednie IP i IK? | ważne w przestrzeniach technicznych i publicznych |
| Czy konstrukcja ogranicza olśnienie? | kluczowe w biurach, szkołach, retailu i pracy wzrokowej |
| Czy dostępne są pliki IES/LDT? | pokazują realny rozsył światła |
| Czy zasilacz jest zabezpieczony termicznie? | driver często decyduje o niezawodności oprawy |
| Czy oprawa jest łatwa w serwisie? | wpływa na koszty eksploatacji |
| Czy produkt ma potwierdzone certyfikaty? | ogranicza ryzyko wyboru niesprawdzonego rozwiązania |
| Czy design wspiera czyszczenie i utrzymanie? | ważne w przemyśle, clean roomach, medycynie i retailu |
Podsumowanie – kiedy klasa materiału może zadecydować o wyborze oprawy?
Design opraw LED to nie tylko estetyka. To konstrukcja, która wpływa na sposób świecenia, temperaturę pracy, trwałość komponentów, bezpieczeństwo, montaż, serwis i odporność na środowisko.
Dobrze zaprojektowana oprawa nie tylko wygląda spójnie w projekcie. Skutecznie odprowadza ciepło, chroni zasilacz, utrzymuje parametry świetlne, zapewnia komfort widzenia, ogranicza olśnienie i działa stabilnie w realnych warunkach obiektu.
Dlatego przy wyborze opraw LED warto patrzeć szerzej niż na moc, strumień i wygląd produktu. Konstrukcja LED, materiał obudowy, dyfuzor, optyka, temperatura pracy, IP, IK, LxBy i dokumentacja techniczna razem pokazują, czy oprawa będzie dobrze pracować przez lata.
W praktyce liczy się efekt. A efekt zaczyna się od konstrukcji.
