Wymiana starych naświetlaczy na LED może wydawać się stosunkowo prostą inwestycją. Dobre oświetlenie boiska nie zaczyna się jednak od wyboru opraw ani pytania o ich moc. Najpierw trzeba określić, jak obiekt będzie wykorzystywany, jakie wymagania ma spełnić oraz z jaką infrastrukturą mamy do czynienia.
W przypadku istniejącego Orlika znaczenie mają m.in. lokalizacja i wysokość masztów, instalacja elektryczna, możliwości sterowania oraz otoczenie obiektu. Przy nowym boisku więcej elementów można zaprojektować od podstaw, ale również wtedy punktem wyjścia powinien być oczekiwany efekt, a dopiero później konkretne rozwiązanie techniczne.
W tym artykule pokazujemy, jak uporządkować te decyzje i przygotować inwestycję tak, aby oferty można było porównywać nie tylko na podstawie ceny, liczby opraw czy ich mocy.
Z tego artykułu dowiesz się:
Od czego zacząć planowanie oświetlenia boiska?
Pierwszym krokiem nie jest wybór lampy, lecz odpowiedź na pytanie: do czego obiekt ma służyć?
Inne wymagania może mieć boisko wykorzystywane głównie do rekreacji i treningów, a inne obiekt przeznaczony do rozgrywek na wyższym poziomie, z widownią lub profesjonalną rejestracją obrazu. Sposób użytkowania wpływa na wymagania, które trzeba następnie uwzględnić w projekcie.
Dlatego przed rozpoczęciem rozmowy o konkretnych oprawach warto określić:
- rodzaj dyscypliny i charakter boiska,
- poziom rozgrywek i rodzaj prowadzonych zajęć,
- obecność oraz charakter widowni,
- typowe godziny użytkowania obiektu,
- planowaną rejestrację lub transmisję wydarzeń,
- przewidywane scenariusze pracy instalacji.
Jak sposób użytkowania wpływa na wymagania?
PN-EN 12193 różnicuje wymagania dla oświetlenia sportowego w zależności m.in. od rodzaju aktywności i poziomu jej prowadzenia. Oznacza to, że nie istnieje jedna wartość natężenia ani jeden „standardowy zestaw lamp do Orlika”, który będzie właściwy dla każdego obiektu.
Szczegółowe zasady doboru klas I, II i III, wymagania dotyczące natężenia, równomierności, olśnienia oraz sposobu weryfikacji projektu omawiamy w osobnym przewodniku po PN-EN 12193.
Przy nowej inwestycji lub modernizacji najważniejsze jest natomiast prawidłowe określenie wymagań przed doborem rozwiązania technicznego.
Nowe oświetlenie czy modernizacja istniejącego Orlika?
Choć cel może być podobny — uzyskanie właściwych warunków do gry — punkt wyjścia dla obu inwestycji jest inny.
| Nowa instalacja | Lokalizację masztów można uwzględnić już na etapie projektu |
| Modernizacja istniejącego Orlika | Punktem wyjścia jest istniejące rozmieszczenie masztów |
| Nowa instalacja | Instalację elektryczną można zaprojektować pod nowe rozwiązanie |
| Modernizacja istniejącego Orlika | Trzeba ocenić stan istniejącej instalacji i możliwości jej wykorzystania |
| Nowa instalacja | Układ oświetlenia powstaje od podstaw |
| Modernizacja istniejącego Orlika | Projekt musi uwzględniać ograniczenia istniejącej infrastruktury |
| Nowa instalacja | Sterowanie może być od początku częścią założeń |
| Modernizacja istniejącego Orlika | Trzeba sprawdzić, jakie możliwości daje obecna instalacja |
| Nowa instalacja | Projektant ma większą swobodę w kształtowaniu geometrii rozwiązania |
| Modernizacja istniejącego Orlika | Trzeba ustalić, które elementy można pozostawić, a które wymagają zmiany |
| Nowa instalacja | Modernizacja istniejącego Orlika |
|---|
| Lokalizację masztów można uwzględnić już na etapie projektu | Punktem wyjścia jest istniejące rozmieszczenie masztów |
| Instalację elektryczną można zaprojektować pod nowe rozwiązanie | Trzeba ocenić stan istniejącej instalacji i możliwości jej wykorzystania |
| Układ oświetlenia powstaje od podstaw | Projekt musi uwzględniać ograniczenia istniejącej infrastruktury |
| Sterowanie może być od początku częścią założeń | Trzeba sprawdzić, jakie możliwości daje obecna instalacja |
| Projektant ma większą swobodę w kształtowaniu geometrii rozwiązania | Trzeba ustalić, które elementy można pozostawić, a które wymagają zmiany |
W przypadku modernizacji szczególnie ważna jest więc inwentaryzacja stanu istniejącego. Założenie, że nowe oprawy można zamontować dokładnie w miejsce starych bez ponownych obliczeń, może prowadzić do rozwiązania, które wygląda poprawnie pod względem mocy czy liczby urządzeń, ale nie zapewnia oczekiwanego efektu na płycie boiska.

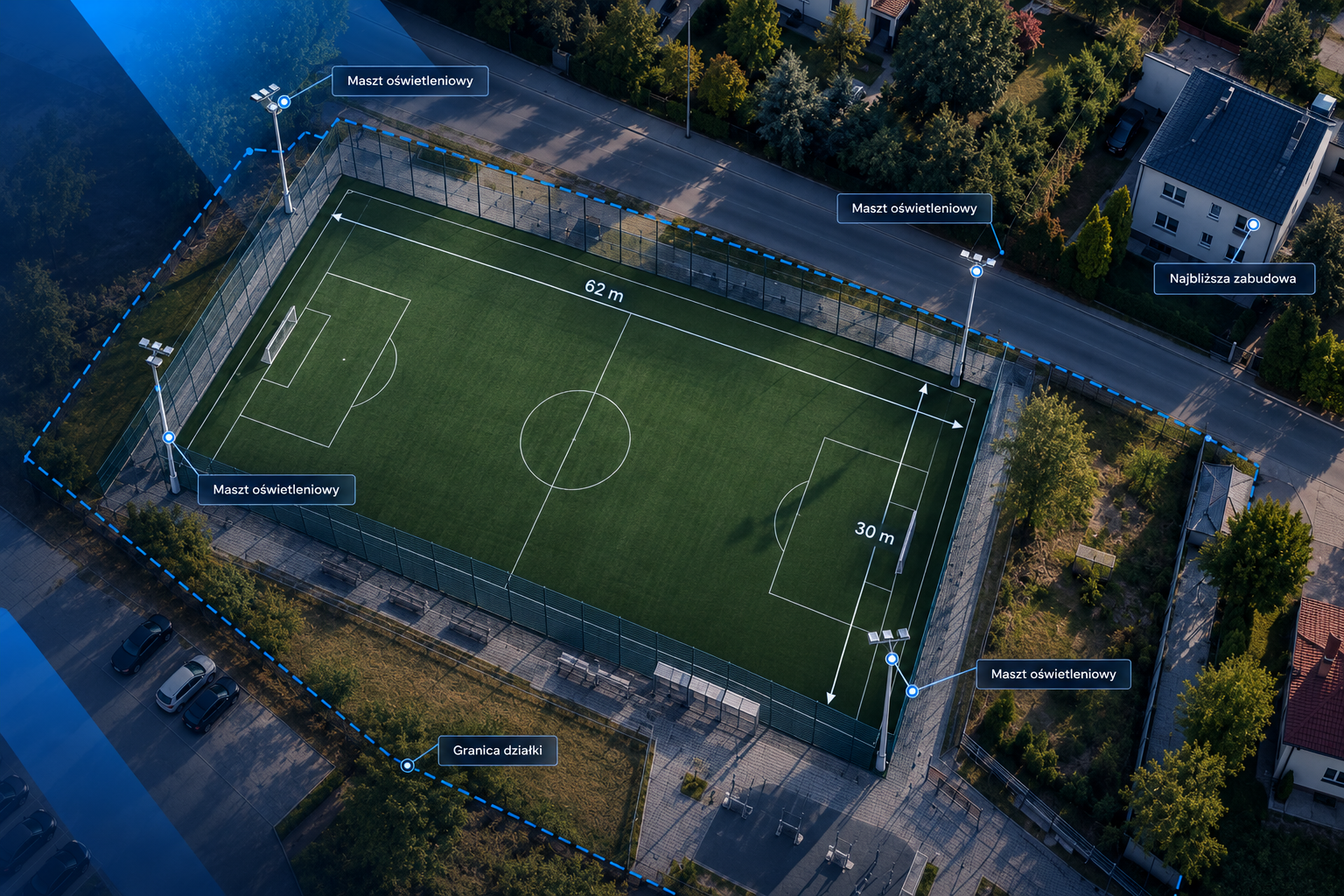

Co trzeba sprawdzić na istniejącym Orliku przed wymianą opraw?
Im więcej wiemy o obiekcie przed rozpoczęciem projektu, tym mniej decyzji trzeba podejmować na podstawie niepotwierdzonych założeń.
Maszty i punkty montażowe
Warto zebrać informacje o:
- liczbie masztów,
- ich rozmieszczeniu,
- wysokości,
- dostępnych punktach montażowych,
- stanie technicznym konstrukcji,
- możliwościach bezpiecznego montażu nowych opraw.
Sama obecność masztu w odpowiednim miejscu nie oznacza jeszcze, że będzie można wykorzystać go bez zmian. Projekt powinien pokazać, czy przy istniejącej geometrii da się uzyskać wymagany rozkład światła.
Instalacja elektryczna i sterowanie
Modernizacja nie kończy się na wymianie opraw. Trzeba również ustalić, w jakim stanie znajduje się instalacja zasilająca i jakie daje możliwości dalszej eksploatacji.
Znaczenie mogą mieć m.in.:
- istniejące obwody,
- rozdzielnice,
- zabezpieczenia,
- sposób załączania oświetlenia,
- możliwość podziału instalacji na różne scenariusze pracy.
Jeżeli obiekt ma być wykorzystywany na różne sposoby — np. podczas treningów, rekreacji i zawodów — warto uwzględnić to jeszcze przed doborem sposobu sterowania.
Otoczenie boiska
Projekt oświetlenia zewnętrznego nie kończy się na liniach murawy.
Znaczenie ma również to, co znajduje się wokół obiektu: zabudowa mieszkaniowa, drogi, parkingi, ciągi piesze czy sąsiednie tereny sportowe. Odpowiednie zaprojektowanie położenia opraw i kierunku ich świecenia pomaga ograniczyć światło kierowane poza obszar, który rzeczywiście wymaga oświetlenia.
CIE 150:2017, dotyczące ograniczania światła uciążliwego z instalacji zewnętrznych, wskazuje na znaczenie uwzględnienia tego zagadnienia już na etapie projektowania, zamiast korygowania problemu dopiero po wykonaniu instalacji.
Dokumentacja istniejącego obiektu
Jeżeli inwestor dysponuje dokumentacją projektową, planem sytuacyjnym, rysunkami DWG, dokumentacją instalacji elektrycznej albo wcześniejszymi wynikami pomiarów, warto zebrać je przed rozpoczęciem prac projektowych.
Niepełna dokumentacja nie musi oznaczać, że projektu nie można przygotować. Zwiększa natomiast znaczenie rzetelnej inwentaryzacji obiektu.
Czy można wykorzystać istniejące maszty?
Często warto sprawdzić taką możliwość, ale nie należy przyjmować jej z góry.
O możliwości pozostawienia masztów decyduje nie tylko ich stan techniczny. Znaczenie mają również:
- rozmieszczenie względem pola gry,
- wysokość,
- możliwości montażowe,
- docelowe wymagania oświetleniowe,
- optyka nowych opraw,
- otoczenie boiska.
Dlatego odpowiedź na pytanie „czy możemy zostawić stare maszty?” powinna wynikać z oceny istniejącej infrastruktury i obliczeń wykonanych dla konkretnego obiektu.
To jedna z istotnych różnic między modernizacją instalacji a samą wymianą opraw.
Dlaczego nie można dobrać lamp tylko na podstawie mocy i liczby sztuk?
Porównanie:
8 opraw po 1000 W z:12 opraw po 700 W nie mówi jeszcze, która instalacja lepiej oświetli boisko.
O rezultacie decyduje cały układ: geometria rozmieszczenia opraw, wysokość montażu, rozsył światła, sposób ich ukierunkowania oraz wymagania dla konkretnego obiektu.
Nie porównuj ofert wyłącznie na podstawie mocy zainstalowanej i liczby opraw.
Sprawdź, dla jakich założeń przygotowano projekt i jakie parametry ma osiągnąć cały układ oświetleniowy.
W profesjonalnym oświetleniu boiska oprawa jest więc elementem rozwiązania, a nie punktem wyjścia do projektu.
Po ustaleniu wymagań można przejść do rozwiązań LED przeznaczonych do obiektów sportowych. Strona produktowa jest jednak kolejnym etapem decyzji, a nie zamiennikiem projektu.
Jak wygląda modernizacja oświetlenia Orlika krok po kroku?
- Inwentaryzacja obiektu
Zebranie informacji o boisku, masztach, oprawach, instalacji i otoczeniu.
- Określenie sposobu użytkowania
Ustalenie, do jakich aktywności i na jakim poziomie ma służyć obiekt.
- Określenie wymagań
Zdefiniowanie kryteriów, które powinno spełniać oświetlenie.
- Ocena możliwości wykorzystania istniejącej infrastruktury
Sprawdzenie, które elementy można pozostawić i jakie ograniczenia trzeba uwzględnić.
- Projekt i obliczenia
Dobór rozmieszczenia, optyki i parametrów rozwiązania tak, aby cały układ realizował przyjęte wymagania.
- Dobór rozwiązania technicznego
Dopiero na tym etapie można świadomie dobrać oprawy, sposób sterowania i pozostałe elementy instalacji.
- Montaż i regulacja
Sam wybór właściwych opraw nie wystarczy — istotne jest również ich ustawienie zgodnie z projektem.
- Pomiary i odbiór
Po wykonaniu instalacji należy sprawdzić, czy rzeczywisty efekt odpowiada przyjętym założeniom.
Szczegółowe zasady pomiarów omawiamy w materiale dotyczącym pomiaru natężenia oświetlenia.
Jak porównać dwie oferty na oświetlenie boiska?
Cena jest ważna, ale porównanie ofert wyłącznie na podstawie wartości końcowej może być mylące. Różnica może wynikać zarówno z zastosowanych urządzeń, jak i z odmiennego zakresu inwestycji czy innych założeń projektowych.
| Co porównać? | Założenia projektowe |
| Na co zwrócić uwagę? | Dla jakiego sposobu użytkowania i jakich wymagań przygotowano projekt? |
| Co porównać? | Wyniki obliczeń |
| Na co zwrócić uwagę? | Czy oferta pokazuje efekt działania całego układu, a nie tylko parametry opraw? |
| Co porównać? | Istniejące maszty |
| Na co zwrócić uwagę? | Czy sprawdzono możliwość ich wykorzystania, czy przyjęto ją automatycznie? |
| Co porównać? | Zakres modernizacji |
| Na co zwrócić uwagę? | Co pozostaje, a co jest wymieniane? |
| Co porównać? | Sterowanie |
| Na co zwrócić uwagę? | Czy instalacja przewiduje scenariusze odpowiadające rzeczywistemu użytkowaniu? |
| Co porównać? | Montaż i regulacja |
| Na co zwrócić uwagę? | Czy zakres obejmuje prawidłowe ustawienie opraw zgodnie z projektem? |
| Co porównać? | Pomiary |
| Na co zwrócić uwagę? | Czy po wykonaniu inwestycji przewidziano weryfikację efektu? |
| Co porównać? | Dokumentacja |
| Na co zwrócić uwagę? | Jakie materiały inwestor otrzyma po zakończeniu prac? |
| Co porównać? | Na co zwrócić uwagę? |
|---|
| Założenia projektowe | Dla jakiego sposobu użytkowania i jakich wymagań przygotowano projekt? |
| Wyniki obliczeń | Czy oferta pokazuje efekt działania całego układu, a nie tylko parametry opraw? |
| Istniejące maszty | Czy sprawdzono możliwość ich wykorzystania, czy przyjęto ją automatycznie? |
| Zakres modernizacji | Co pozostaje, a co jest wymieniane? |
| Sterowanie | Czy instalacja przewiduje scenariusze odpowiadające rzeczywistemu użytkowaniu? |
| Montaż i regulacja | Czy zakres obejmuje prawidłowe ustawienie opraw zgodnie z projektem? |
| Pomiary | Czy po wykonaniu inwestycji przewidziano weryfikację efektu? |
| Dokumentacja | Jakie materiały inwestor otrzyma po zakończeniu prac? |
Takie porównanie pozwala lepiej ocenić, czy różnica w cenie wynika z zastosowanego rozwiązania, czy z odmiennego zakresu prac.
Zmniejsza również ryzyko wyboru oferty, w której część niezbędnych działań nie została uwzględniona na początku inwestycji.
Czy Orlik musi zawsze pracować z pełnym poziomem oświetlenia?
Nie każda aktywność na obiekcie przebiega w tych samych warunkach.
Boisko może być wykorzystywane np. podczas rekreacji, treningów, zawodów albo prac technicznych. Już na etapie projektu warto więc sprawdzić, czy sposób eksploatacji uzasadnia zastosowanie kilku scenariuszy pracy instalacji.
Możliwość zmiany poziomu oświetlenia może pozwolić lepiej dopasować sposób i czas działania instalacji do rzeczywistego użytkowania. Nie oznacza to jednak, że wymagany poziom można dowolnie obniżać podczas aktywności, dla której projekt przewiduje określone parametry.
Dlatego logika sterowania powinna wynikać z:
scenariuszy użytkowania → wymagań → projektu
a nie wyłącznie z faktu zastosowania technologii LED.
Nie ma również potrzeby z góry narzucać konkretnego protokołu sterowania. Rozwiązanie powinno odpowiadać potrzebom obiektu i projektowanej instalacji.
Kiedy zwykły projekt boiska nie wystarcza?
Jeżeli obiekt ma służyć profesjonalnym rozgrywkom z transmisją telewizyjną, projekt przygotowany wyłącznie pod warunki gry i obserwację z trybun może być niewystarczający.
W takich inwestycjach pojawiają się dodatkowe wymagania związane m.in. z oświetleniem pionowym, kamerami, równomiernością obrazu, odwzorowaniem barw i ograniczeniem migotania.
UEFA stosuje własne poziomy oświetlenia stadionowego, w tym m.in. Elite level A oraz poziomy A–D. Nie należy więc traktować określenia „Elite” jako kolejnej klasy I/II/III PN-EN 12193.
Dla typowego Orlika nie ma potrzeby rozbudowywania projektu o wymagania profesjonalnego broadcastu, jeżeli obiekt nie będzie w taki sposób użytkowany. Jeśli jednak transmisja jest jednym z założeń inwestycji, należy uwzględnić ją od początku, a nie dopiero po przygotowaniu podstawowego projektu.
Szczegółowe wymagania związane z transmisją omawiamy w przewodniku Luxon po PN-EN 12193.
Dofinansowanie modernizacji Orlika
Dla samorządów sposób finansowania może mieć istotny wpływ na termin i zakres inwestycji.
W Programie modernizacji kompleksów sportowych „Moje Boisko – ORLIK 2012” – edycja 2026 modernizacja oświetlenia została wymieniona wśród działań objętych programem. Nabór trwał od 18 lutego do 31 marca 2026 r., więc jest już zakończony. Dla zadania obejmującego wyłącznie modernizację jednego kompleksu maksymalna kwota dofinansowania w tej edycji wynosiła 500 tys. zł.
Programy oraz ich warunki zmieniają się pomiędzy edycjami. Dlatego na etapie planowania inwestycji należy każdorazowo sprawdzić aktualny nabór, regulamin oraz katalog kosztów kwalifikowanych.
Informacji dotyczących edycji 2026 nie należy traktować jako gwarancji analogicznych zasad w kolejnych latach.
Co przygotować przed zapytaniem o projekt lub ofertę?
Im więcej podstawowych danych zostanie zebranych na początku, tym łatwiej przygotować rozwiązanie odpowiadające rzeczywistym warunkom obiektu.
Przydatne będą:
- lokalizacja i typ obiektu,
- wymiary boiska,
- dyscypliny i sposób użytkowania,
- poziom rozgrywek,
- obecność widowni,
- typowe godziny pracy,
- liczba i wysokość istniejących masztów,
- rozmieszczenie masztów,
- informacje o obecnych oprawach,
- dokumentacja instalacji elektrycznej, jeżeli jest dostępna,
- plan sytuacyjny lub pliki DWG, jeśli istnieją,
- zdjęcia obiektu i masztów,
- informacje o najbliższym otoczeniu,
- potrzeby związane ze sterowaniem,
- wymagania dotyczące rejestracji lub transmisji, jeśli występują.
Brak części dokumentacji nie musi blokować inwestycji. Ważne jest jednak, aby brakujących informacji nie zastępować założeniami, jeżeli można je zweryfikować podczas inwentaryzacji.
Jeżeli jesteś na wcześniejszym etapie i chcesz najpierw lepiej zrozumieć wymagania techniczne, przejdź do przewodnika po PN-EN 12193.
Jeżeli przygotowujesz już konkretną inwestycję, zobacz rozwiązania Luxon dla obiektów sportowych i rekreacyjnych.
Ile lamp LED potrzeba na Orlik?
Nie ma jednej prawidłowej liczby dla każdego boiska. Liczba opraw zależy m.in. od wymiarów obiektu, wymaganych parametrów, lokalizacji i wysokości masztów oraz zastosowanej optyki. Odpowiedź powinna wynikać z projektu przygotowanego dla konkretnego obiektu.
Czy można wymienić stare lampy na LED 1:1?
Taką możliwość trzeba sprawdzić projektowo. Nowe oprawy mogą mieć inną charakterystykę światła niż dotychczasowe, dlatego sama zgodność liczby punktów montażowych nie potwierdza, że po wymianie zostaną osiągnięte wymagane parametry.
Czy można pozostawić stare maszty?
Taką możliwość można rozważyć, jeżeli stan techniczny, lokalizacja, wysokość i możliwości montażowe masztów pozwalają wykorzystać je w nowym projekcie. Decyzja powinna wynikać z oceny konkretnego obiektu i obliczeń, a nie wyłącznie z faktu, że maszty już istnieją.
Czy większa moc opraw oznacza lepsze oświetlenie boiska?
Nie. Moc elektryczna pojedynczej oprawy nie opisuje jakości całej instalacji. Istotne są parametry osiągane na boisku, rozkład światła, równomierność, kontrola olśnienia oraz efekt działania całego układu.
Ile luksów powinien mieć Orlik?
Nie ma jednej wartości właściwej dla każdego Orlika. Wymagania zależą m.in. od sposobu użytkowania obiektu i właściwej klasy oświetlenia. Szczegółowe wartości dla piłki nożnej outdoor oraz zasady doboru klasy omawiamy w przewodniku Luxon po PN-EN 12193.
Czy modernizację oświetlenia Orlika można dofinansować?
Takie możliwości pojawiają się w programach publicznych. Przykładowo edycja 2026 programu modernizacji „Moje Boisko – ORLIK 2012” obejmowała modernizację oświetlenia, jednak nabór w tej edycji jest już zakończony. Przed rozpoczęciem inwestycji należy sprawdzić aktualnie dostępne programy oraz ich warunki.
Dobrze przygotowana modernizacja zaczyna się przed wyborem opraw
Oświetlenie Orlika warto traktować jako cały układ, a nie zestaw pojedynczych lamp.
Najpierw trzeba określić sposób użytkowania boiska i poznać istniejącą infrastrukturę. Dopiero później można ocenić możliwość wykorzystania masztów, przygotować projekt, dobrać rozwiązanie i porównać jego koszt z zakładanym efektem.
Dzięki temu oferty można oceniać przez pryzmat rezultatu całej inwestycji, a nie wyłącznie liczby opraw i watów zapisanych w tabeli.
Planujesz nowe oświetlenie albo modernizację istniejącego boiska?
Przygotuj podstawowe dane o obiekcie i zacznij od analizy warunków inwestycji.
