Case Study Hala sportowa Knatthús Hauka
Nowa hala sportowa o powierzchni 12 200 m² z systemem oświetlenia LED spełniającym wymagania FIFA Class 2 oraz natężenie 800 lx

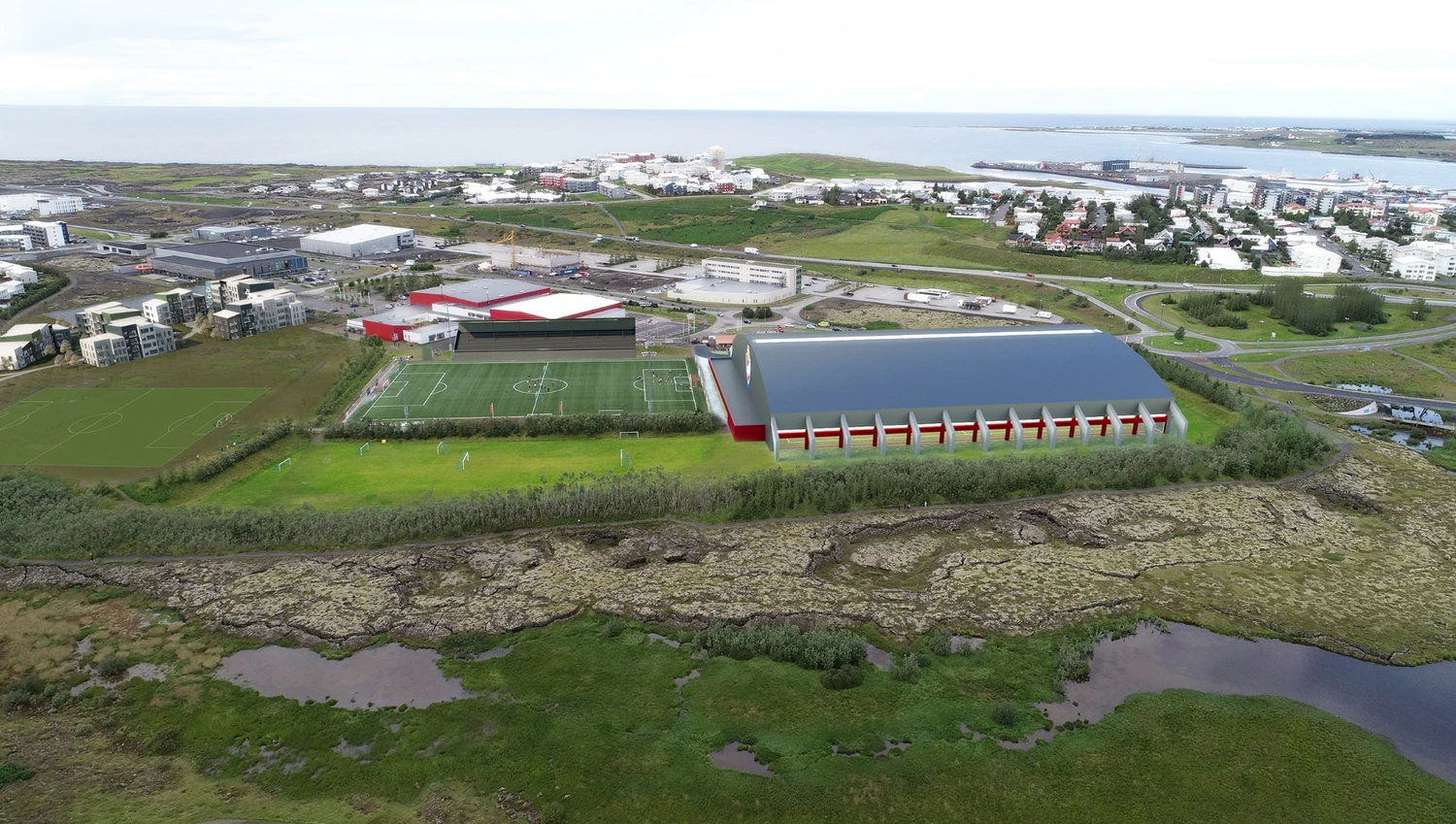

Projekt dotyczył nowej inwestycji – hali sportowej Knatthús Hauka o powierzchni 12 200 m² i wysokości 10 metrów. Inwestycję realizował dystrybutor SEG LED-SOLUTIONS EHF, który zgłosił się do nas z prośbą o projekt i dobór opraw LED. Zadaniem Luxon LED było dostarczenie rozwiązania, które nie tylko spełni normy oświetleniowe dla obiektów sportowych, ale będzie też dopasowane do infrastruktury, konstrukcji obiektu i założeń inwestycyjnych.
Nowa hala sportowa 12 200 m²
Sport i rekreacja
wysokość hali powyżej 10 m
Wyzwania
Normy sportowe – wysokie wymagania świetlne
Ograniczenia konstrukcyjne hali
Bezpieczeństwo i odporność na uderzenia
Dopasowanie do zaprojektowanej infrastruktury
WYZWANIE: Spełnienie rygorystycznych norm FIFA Class 2 i uzyskanie 800 lx
Problem inwestora:
Nowa hala miała być przestrzenią do rozgrywek sportowych, a projekt zakładał wysokie natężenie światła (800 lx) oraz równomierność zgodną z normą FIFA Class 2. Dodatkowym wyzwaniem była wysokość hali (10 m) i potrzeba uniknięcia efektu olśnienia.
Nasze rozwiązanie:
Przygotowaliśmy dedykowany projekt oświetlenia oparty na modułowych oprawach Ultra LED. Zespół R&D zaprojektował konfiguracje opraw łączonych w zestawy podwójne i potrójne, które – dzięki specjalnym uchwytom – pozwoliły uzyskać wysokie strumienie świetlne, zachować równomierność i ograniczyć liczbę punktów świetlnych.
WYZWANIE: Ograniczenia konstrukcyjne – masa, montaż, bezpieczeństwo
Problem inwestora:
Półokrągła konstrukcja dachu oraz ograniczenia nośności konstrukcji nośnej wykluczały montaż ciężkich opraw. Wymagane były też rozwiązania odporne na uderzenia piłką i pozbawione elementów szklanych.
Nasze rozwiązanie:
Zaproponowaliśmy lekkie, modułowe oprawy Ultra LED które mogły być bezpiecznie montowane nawet w strefach intensywnego użytkowania sportowego.
WYZWANIE: Integracja z systemem sterowania DALI-2 po stronie klienta
Problem inwestora:
Oświetlenie musiało być kompatybilne z planowanym przez klienta systemem sterowania. Kluczowa była pełna zgodność z DALI2 – zarówno na poziomie zasilaczy, jak i struktury grupowej.
Nasze rozwiązanie:
Dostarczone przez nas oprawy wyposażone zostały w zasilacze DALI-2, co pozwoliło na ich bezproblemową integrację z systemem klienta. Cały system był przygotowany do implementacji sterowania scenami świetlnymi i harmonogramami, bez potrzeby dodatkowych konfiguracji ze strony Luxon.

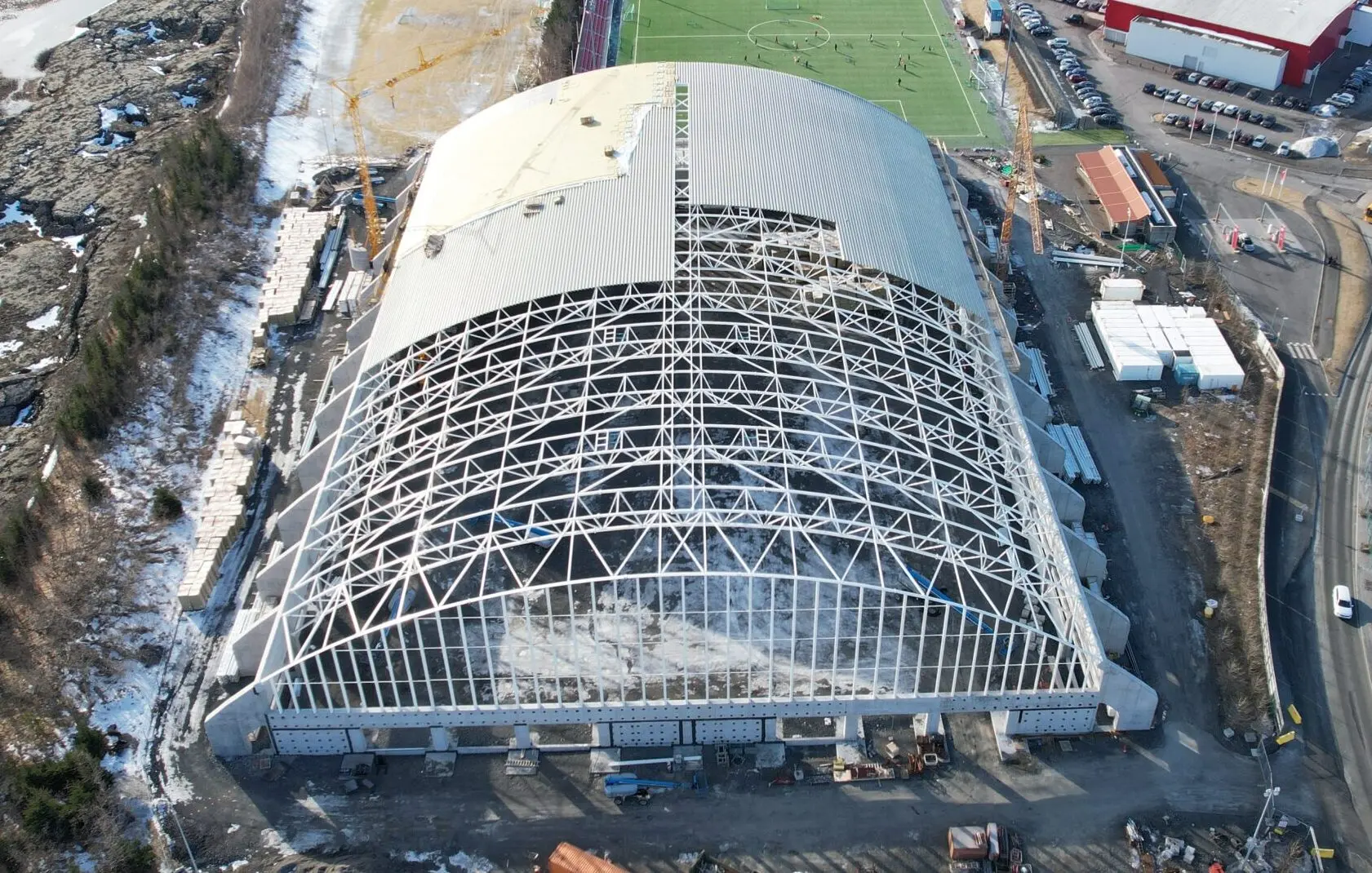

Wyzwaniem była półokrągła konstrukcja dachu i przeznaczenie hali, co wymusiło konieczność skonstruowania podwójnych i potrójnych opraw zamocowanych specjalnymi uchwytami, aby uzyskać równomierności oraz natężenia przewyższające założone normy.
Adrian Gumowski
Export Manager Luxon
Koncepcja oświetlenia
Do projektu wybraliśmy oprawę Ultra LED. To wytrzymałe i wydajne oprawy liniowe typu highbay, zaprojektowane z myślą o obiektach wymagających wysokiego natężenia światła i odporności na uderzenia. Oprawa Ultra LED charakteryzuje się klasą szczelności IP65, odpornością mechaniczną IK10 oraz wysoką skutecznością świetlną do 197 lm/W i żywotnością do 135 000 godzin świecenia.
W tej realizacji oprawy zostały specjalnie dostosowane do wymagań obiektu sportowego – nasz dział R&D opracował konfiguracje podwójne i potrójne, umożliwiające uzyskanie wymaganych parametrów świetlnych. Zastosowane akcesoria montażowe pozwoliły na regulację kąta świecenia i precyzyjne pozycjonowanie względem istniejących tras kablowych.
Ultra LED
osiąga skuteczność do 197 lm/W i szeroki strumień świetlny, co pozwala na znaczną redukcję liczby opraw i kosztów energii przy zachowaniu wymaganego poziomu 800 lx
Zakres współpracy
Projekt
Customizacja produktu
Dostawa opraw
Współpracę rozpoczęliśmy od przygotowania dedykowanego projektu oświetlenia. Klient zgłosił się z prośbą o dobór opraw, a my – na podstawie przesłanych założeń – przygotowaliśmy koncepcję i symulację rozsyłu światła
Zespół R&D opracował wariant łączonych opraw, które spełniały wymagania projektowe, jednocześnie uwzględniając ograniczenia konstrukcyjne i logistyczne.
W projekcie hali sportowej musieliśmy znaleźć rozwiązanie, które spełni wymagane parametry oświetlenia – przede wszystkim natężenie 800 lx i wysoką równomierność.
Bazując na lekkiej, modułowej oprawie Ultra LED, zaprojektowaliśmy zestawy podwójne i potrójne, które pozwoliły uzyskać odpowiedni strumień świetlny przy zachowaniu odporności na uderzenia piłką.
Kluczowym wyzwaniem była konstrukcja łącząca oprawy – wymagała wielu pomiarów i dopasowań, aby zapewnić nie tylko trwałość i bezpieczeństwo montażu, ale też odpowiednie rozmieszczenie źródeł światła i jakość oświetlenia zgodną z normami.
Ostatecznie powstało indywidualne rozwiązanie dostosowane do infrastruktury hali i warunków użytkowania.
Mateusz Filipiak
Inżynier działu R&D
Efekty realizacji
natężenie i równomierność zgodna z FIFA Class 2
żywotność opraw
gwarancja
Doceniamy elastyczne podejście zespołu Luxon LED – dostarczone rozwiązanie było w pełni dopasowane do specyfiki obiektu i wysokich wymagań technicznych
SEG LED-SOLUTIONS EHF
