Kompensacja mocy biernej – co to jest i jakie przyniesie korzyści dla Twojego przedsiębiorstwa

Wysokie rachunki za energię elektryczną w przedsiębiorstwie nie zawsze wynikają wyłącznie ze zużycia energii czynnej. Coraz częściej istotnym źródłem dodatkowych kosztów okazuje się również moc bierna, która — choć nie wykonuje użytecznej pracy — wpływa na obciążenie sieci i może generować realne opłaty na fakturze od dystrybutora energii. W praktyce oznacza to, że firma może ponosić straty mimo wdrażania działań optymalizacyjnych w innych obszarach.To temat szczególnie ważny w zakładach i obiektach, w których pracują silniki, transformatory, piece indukcyjne, zasilacze impulsowe, systemy automatyki oraz nowoczesne instalacje LED.

W tym artykule wyjaśniamy, moc bierna co to jest, co to jest energia bierna, jakie jest znaczenie mocy biernej w przedsiębiorstwie, jak mierzy się moc bierną oraz jakie korzyści może przynieść właściwie dobrana kompensacja. Pokazujemy również, dlaczego temat ten warto uwzględnić przy planowaniu modernizacji oświetlenia i szerzej rozumianej poprawy efektywności energetycznej przedsiębiorstwa.

Z tego artykułu dowiesz się:

• Czym jest moc bierna i czym różni się od mocy czynnej?
• Co generuje moc bierną w przedsiębiorstwie?
• Jakie są rodzaje mocy biernej?
• Jak zmierzyć moc bierną i gdzie szukać informacji o opłatach?
• Na czym polega kompensacja mocy biernej?
• Jakie korzyści dla przedsiębiorstwa może przynieść kompensacja?
• Jaki wpływ na bilans mocy biernej ma modernizacja oświetlenia na LED?

Co to jest moc bierna?

Urządzenia podłączone do sieci elektroenergetycznej pobierają dwa rodzaje energii: czynną oraz bierną. To właśnie ich wzajemna relacja decyduje o tym, jak efektywnie pracuje instalacja i czy przedsiębiorstwo nie ponosi dodatkowych kosztów. Najprościej mówiąc, moc bierna opisuje część energii, która jest niezbędna do pracy niektórych urządzeń, ale nie zamienia się bezpośrednio na efekt użytkowy.

Moc czynna (P)

wyrażana w watach [W], to moc użyteczna, którą odbiorniki — takie jak oprawy oświetleniowe, klimatyzatory czy maszyny — zamieniają na realną pracę lub ciepło.

Moc bierna (Q)

wyrażana w warach [var], jest niezbędna do prawidłowego działania wielu urządzeń, na przykład do wytworzenia pola magnetycznego w silnikach, ale sama w sobie nie wykonuje użytecznej pracy. Innymi słowy, jednostką mocy biernej jest var, a zrozumienie tej zależności jest punktem wyjścia do definicji mocy biernej i jej wpływu na koszty energii.

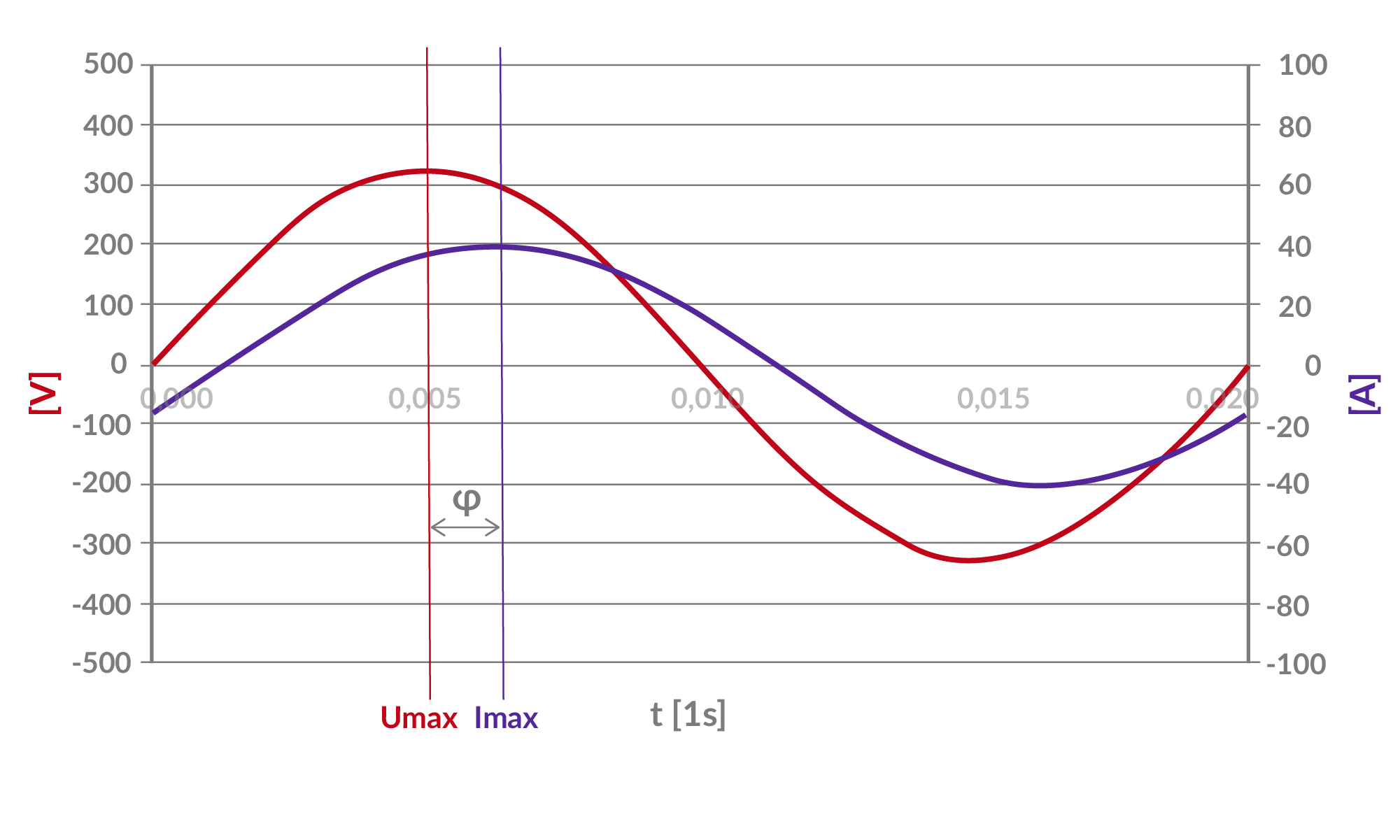

Generowanie mocy biernej indukcyjnej lub pojemnościowej jest zjawiskiem naturalnym. Odbiorniki, które mają w swoich obwodach wejściowych kondensatory lub cewki indukcyjne, powodują przesunięcie fazowe między napięciem a prądem. W praktyce opisuje się to współczynnikiem tgφ lub Power Factor (PF). Im większe przesunięcie fazowe, tym większa wartość współczynnika mocy i większa wartość mocy biernej obciążającej sieć. Z punktu widzenia efektywności energetycznej najbardziej pożądanym stanem jest sytuacja, w której wartość tgφ jest jak najbliższa 0.

PAMIĘTAJ:

Im większe przesunięcie fazowe, tym większa wartość mocy biernej obciążającej sieć

Energia czynna i bierna – różnice

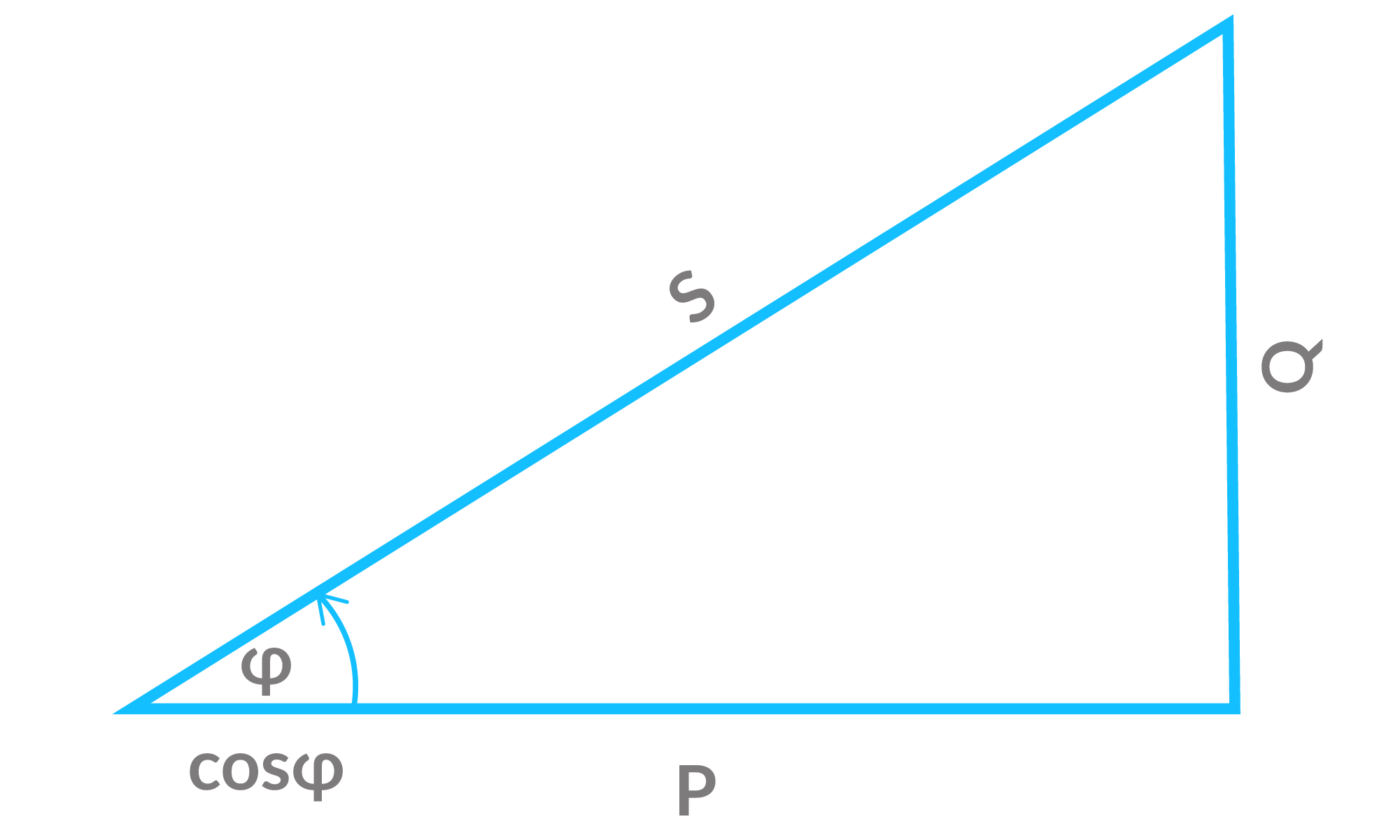

Różnicę między energią czynną a bierną najłatwiej zobrazować za pomocą tzw. trójkąta mocy. Przyprostokątna pozioma oznacza moc czynną, czyli tę część energii, która wykonuje realną pracę. Przyprostokątna pionowa odpowiada mocy biernej, a więc energii, która krąży w układzie i obciąża sieć, ale nie przekłada się bezpośrednio na efekt użytkowy. Z kolei przeciwprostokątna to moc pozorna, czyli całkowita energia pobierana z sieci.

Co generuje moc bierną?

Źródła mocy biernej zależą od charakteru danego obiektu i rodzaju wykorzystywanych w nim urządzeń. W praktyce niemal każde przedsiębiorstwo wytwarza moc bierną w innej skali i w innym układzie. To, jakie urządzenia odpowiadają za generowanie energii biernej, ma bezpośredni wpływ na późniejsze opłaty i dobór właściwego rozwiązania.

Najczęstsze źródła mocy biernej indukcyjnej to:

• silniki asynchroniczne,
• transformatory,
• piece indukcyjne,
• stare dławiki stosowane w oprawach fluorescencyjnych.

Z kolei moc bierna pojemnościowa pojawia się najczęściej tam, gdzie pracują:

• zasilacze impulsowe, m.in. w oprawach LED, komputerach i serwerach,
• klimatyzatory inwerterowe,
• długie odcinki kabli znajdujących się pod napięciem.

W praktyce oznacza to, że moc bierna generuje koszty w bardzo różnych typach obiektów — nie tylko w przemyśle ciężkim. Analizę warto więc zawsze odnosić do konkretnego profilu pracy przedsiębiorstwa, bo dopiero wtedy wiadomo, które urządzenia elektryczne odpowiadają za pobór energii biernej i jak duża jest ilość energii biernej, którą firma oddaje lub pobiera z sieci.

Korzyści dla przedsiębiorstwa wynikające z kompensacji mocy biernej

Z punktu widzenia przedsiębiorstwa najważniejszą korzyścią z kompensacji jest ograniczenie kosztów energii elektrycznej. Opłaty za energię bierną i opłaty za moc bierną potrafią stanowić od 5% do nawet 30% całkowitej kwoty na fakturze. Stąd ich redukcja może wyraźnie poprawić ekonomikę działania obiektu. Właśnie z tego powodu coraz więcej firm analizuje dziś nie tylko zużycie energii czynnej. Bierze też pod uwagę koszty energii biernej i ich wpływ na codzienne funkcjonowanie przedsiębiorstwa.

W praktyce dobrze dobrany układ kompensacji nie tylko obniża rachunki, ale też porządkuje bilans energetyczny instalacji. To szczególnie ważne w zakładach, które przechodzą modernizację techniczną, wymieniają urządzenia lub wdrażają nowe systemy sterowania. W takich przypadkach sama analiza zużycia energii czynnej nie wystarcza. Trzeba spojrzeć szerzej, na to, jak cały układ pracuje z punktu widzenia jakości energii.

WAŻNE:

Opłaty za energię bierną potrafią stanowić od 5% do nawet 30% całkowitej kwoty na fakturze, dlatego ich redukcja może wyraźnie poprawić ekonomikę działania obiektu.

Wpływ modernizacji oświetlenia a moc bierna

Modernizacja oświetlenia to bardzo dobry moment, by przyjrzeć się również mocy biernej. Starsze oprawy najczęściej generują moc bierną indukcyjną, natomiast nowoczesne oprawy LED wprowadzają do instalacji moc bierną pojemnościową. Oznacza to, że po wymianie oświetlenia zmienia się nie tylko zużycie energii czynnej, ale również poziom energii biernej i charakter obciążenia całej instalacji. W praktyce właśnie takie zmiany energii biernej dotyczą nowoczesnych obiektów po modernizacji.

Właśnie dlatego trzeba uważać na zjawisko przekompensowania. Jeśli w firmie działał wcześniej układ kompensacji oparty np. na baterii kondensatorów, to po przejściu na LED może się okazać, że zamiast ograniczać opłaty, zaczyna on je zwiększać. Usuwamy bowiem część odbiorników indukcyjnych, a w ich miejsce pojawiają się odbiorniki o charakterze pojemnościowym.

W praktyce wymiana oświetlenia na LED powinna być traktowana jako pierwszy krok. Drugim jest zbilansowanie mocy i weryfikacja, czy istniejący układ kompensacji nadal odpowiada warunkom pracy obiektu. Warto pamiętać, że nawet profesjonalne zasilacze o wysokim współczynniku Power Factor — takie jak rozwiązania stosowane w oprawach Luxon — zmieniają swoją charakterystykę przy sterowaniu i ściemnianiu. To właśnie dlatego audyt po modernizacji ma tak duże znaczenie.

WSKAZÓWKA:

Na podstawie poniższego wykresu widać, że zależność między współczynnikiem Power Factor a wartością obciążenia zasilacza nie jest liniowa. Przy redukcji mocy czynnej oprawy współczynnik PF maleje, ale nie oznacza to automatycznie proporcjonalnego wzrostu realnej mocy biernej. Dla przykładu: przy mocy 100 W współczynnik Power Factor wynosi około 0,985, a moc bierna 17,5 var. Z kolei przy mocy 30 W współczynnik PF spada do około 0,895, ale moc bierna wynosi już 14,9 var. To pokazuje, że wartość mocy biernej należy analizować zawsze łącznie z mocą czynną układu zasilania. Wniosek jest prosty: każda modernizacja oświetlenia LED zmienia bilans energii biernej w przedsiębiorstwie i powinna zostać uwzględniona w analizie instalacji.

Rodzaje mocy biernej

Aby dobrze ocenić, skąd biorą się opłaty na fakturze i jak je ograniczyć, trzeba rozróżnić dwa podstawowe rodzaje mocy biernej. To ważne, ponieważ każdy z nich inaczej wpływa na sieć i inaczej jest rozliczany przez dystrybutora energii.

W praktyce te dwa typy mocy biernej wymagają innego podejścia do analizy, pomiaru i doboru układu kompensacyjnego.

Moc bierna indukcyjna

Moc bierna indukcyjna to najczęściej spotykany rodzaj mocy biernej w zakładach przemysłowych. Występuje przede wszystkim tam, gdzie pracują urządzenia indukcyjne, takie jak silniki, transformatory czy piece. Dystrybutorzy energii dopuszczają jej bezpłatny pobór do określonego poziomu — najczęściej do wartości tgφ = 0,4. Dopiero po przekroczeniu tego progu pojawia się ponadumowny pobór energii biernej, a wraz z nim dodatkowe opłaty.

Z perspektywy przedsiębiorstwa oznacza to, że sama obecność mocy biernej indukcyjnej nie jest jeszcze problemem. Problem zaczyna się wtedy, gdy przekroczone zostają limity poboru energii biernej lub zapisany w umowie limit poboru energii. To właśnie wtedy firma realnie płaci za energię bierną, mimo że nie zwiększa produkcji ani nie zużywa więcej energii czynnej.

Moc bierna pojemnościowa

Moc bierna pojemnościowa pojawia się tam, gdzie w instalacji pracują urządzenia zawierające elementy pojemnościowe. W nowoczesnych przedsiębiorstwach jej źródłem są najczęściej zasilacze impulsowe, instalacje LED, serwery, komputery, układy automatyki oraz długie odcinki kabli znajdujących się pod napięciem. W odróżnieniu od mocy biernej indukcyjnej nie jest ona problemem wyłącznie przemysłu ciężkiego. Coraz częściej pojawia się również w nowoczesnych halach, magazynach i obiektach komercyjnych.To właśnie dlatego temat mocy biernej pojemnościowej zyskuje dziś na znaczeniu. W wielu firmach źródłem problemu nie są już stare odbiorniki indukcyjne, ale zmiana charakteru obciążenia po wdrożeniu energooszczędnych technologii. Jeśli po takiej zmianie bilans instalacji nie zostanie zweryfikowany, przedsiębiorstwo może zacząć ponosić dodatkowe opłaty, mimo że sama modernizacja miała służyć oszczędnościom. W praktyce oznacza to, że energia bierna występuje dziś także tam, gdzie jeszcze kilka lat temu nie była analizowana jako istotny koszt.

Energia bierna pojemnościowa

Energia bierna pojemnościowa to energia oddawana do sieci przez odbiorniki o charakterze pojemnościowym. Z punktu widzenia użytkownika kluczowe jest to, że dystrybutor energii rozlicza ją inaczej niż energię bierną indukcyjną. W przypadku mocy indukcyjnej opłaty pojawiają się zwykle po przekroczeniu określonego limitu, najczęściej przy wartości tgφ powyżej 0,4. Natomiast energia bierna pojemnościowa może być naliczana za każdy var wprowadzony do sieci.

W praktyce oznacza to, że nadmierna moc bierna pojemnościowa bywa dla przedsiębiorstw szczególnie kosztowna. Dlatego po modernizacji instalacji, wymianie oświetlenia lub zmianie sposobu pracy obiektu warto regularnie sprawdzać faktury i oceniać, czy nie rośnie udział opłat związanych właśnie z tym rodzajem energii biernej. To szczególnie ważne z punktu widzenia rozliczeń energii biernej, bo nawet niewielka nadwyżka energii oddawanej do sieci może przełożyć się na zauważalne koszty.

Jak zmierzyć moc bierna?

Jeśli przedsiębiorstwo chce skutecznie ograniczyć opłaty za energię bierną, pierwszym krokiem powinna być rzetelna diagnoza. Najprostszym sposobem jest analiza rachunku od dostawcy energii. W rozbudowanym zestawieniu można znaleźć pozycje dotyczące opłaty za energię bierną indukcyjną oraz pojemnościową. Już sama faktura pozwala więc ocenić, czy problem występuje i którego rodzaju energii biernej dotyczy.

Metody pomiaru energii biernej

Jeśli analiza faktur nie daje pełnego obrazu sytuacji, stosuje się dokładniejsze metody pomiaru. Najczęściej są to:

1. Analiza faktur energetycznych – pozwala oszacować skalę zjawiska i wstępnie określić zapotrzebowanie na układ kompensacji.
2. Pomiary analizatorem jakości energii – urządzenie podłącza się zwykle w rozdzielni głównej na minimum 24 godziny, aby sprawdzić, jak profil mocy zmienia się w ciągu dnia i nocy.

Takie podejście pozwala spojrzeć na problem szerzej: nie tylko przez pryzmat samej faktury, ale również rzeczywistej pracy instalacji w różnych warunkach obciążenia. Dzięki temu wiadomo nie tylko, jak mierzy się moc bierną, ale też które elementy instalacji odpowiadają za nadwyżki mocy biernej i czy konieczne będzie wdrożenie nowego układu kompensacji.

Urządzenia do pomiaru mocy biernej

Do pomiaru mocy biernej wykorzystuje się przede wszystkim analizatory jakości energii. Podłącza się je najczęściej w rozdzielni głównej lub bezpośrednio do wybranych odbiorników, aby sprawdzić, jak w czasie pracy zmieniają się parametry instalacji. Taki pomiar pozwala określić nie tylko poziom mocy biernej, ale również jej charakter — indukcyjny albo pojemnościowy.

W praktyce analiza z użyciem odpowiedniego urządzenia daje znacznie pełniejszy obraz niż sama faktura. Pokazuje, w jakich godzinach występują największe odchylenia, które urządzenia mają największy wpływ na bilans oraz czy potrzebna jest nowa kompensacja, czy raczej korekta istniejącego układu. To szczególnie ważne w przedsiębiorstwach, w których profil pracy zmienia się w ciągu doby lub zależy od systemów sterowania i ściemniania oświetlenia. Taki pomiar ułatwia również późniejsze zarządzania mocą bierną w obiekcie i pozwala skuteczniej kontrolować energię bierną.

Jak działa kompensacja mocy biernej?

Kiedy wiadomo już, skąd bierze się problem i jakiego rodzaju energii biernej dotyczy, można przejść do kolejnego kroku, czyli kompensacji. Jej zasada działania jest prosta: w instalacji montuje się urządzenie, które wytwarza przeciwną energię bierną do tej pobieranej przez odbiorniki. Dzięki temu można ograniczyć niepożądane obciążenie sieci, zmniejszyć straty związane z przesyłaniem mocy biernej i obniżyć opłaty naliczane przez dystrybutora.

Właśnie dlatego skuteczna kompensacja nie polega na doborze przypadkowego urządzenia, ale na dopasowaniu rozwiązania do realnych warunków pracy przedsiębiorstwa.

Układ kompensacji mocy biernej

W praktyce stosuje się kilka podstawowych rozwiązań kompensacyjnych:

• baterie kondensatorów – służą do niwelowania mocy biernej indukcyjnej,
• dławiki kompensacyjne – stosowane są w przypadku mocy biernej pojemnościowej, co często ma znaczenie przy instalacjach LED,
• kompensatory aktywne (SVG) – to najnowocześniejsze rozwiązania, które w czasie rzeczywistym dostosowują się do zmiennego obciążenia przedsiębiorstwa.

Dobór układu powinien wynikać z pomiarów oraz analizy profilu pracy obiektu. Tylko wtedy kompensacja będzie skuteczna i nie doprowadzi do niekorzystnych zjawisk, takich jak przekompensowanie. W praktyce dobrze zaprojektowany układ służy nie tylko do kompensacji, ale również do bieżącej regulacji mocy biernej w zależności od zmieniającego się obciążenia.

Kompensator mocy biernej

Kompensator mocy biernej to urządzenie, którego zadaniem jest ograniczenie niepożądanej mocy biernej w instalacji. W zależności od charakteru obciążenia może pracować w oparciu o baterie kondensatorów, dławiki kompensacyjne albo rozwiązania aktywne, które reagują na zmiany obciążenia w czasie rzeczywistym. Dlatego dobór konkretnego rozwiązania zawsze powinien wynikać z wcześniejszych pomiarów i analizy pracy przedsiębiorstwa.

W praktyce dobrze dobrany kompensator pozwala nie tylko zmniejszyć opłaty za energię bierną, ale również lepiej dopasować instalację do rzeczywistych warunków pracy obiektu. Ma to duże znaczenie zwłaszcza tam, gdzie obciążenia zmieniają się dynamicznie albo gdzie wcześniej przeprowadzono modernizację oświetlenia i zmienił się charakter pobieranej mocy biernej.

Dlaczego warto kompensować moc bierną?

Kompensacja mocy biernej to działanie, które przekłada się bezpośrednio na koszty operacyjne przedsiębiorstwa. Odpowiednio dobrany system pozwala ograniczyć opłaty naliczane przez dystrybutora energii, a tym samym poprawić ekonomikę funkcjonowania zakładu lub obiektu. W wielu przypadkach zwrot z inwestycji następuje już po 12–15 miesiącach. Oznacza to, że po tym czasie układ zaczyna realnie pracować na oszczędności firmy. To właśnie dlatego przedsiębiorstwa, które ponoszą koszty z tytułu oddawania energii biernej lub ponadnormatywnego poboru, coraz częściej traktują ten temat jako element świadomego zarządzania energią.

Podsumowanie

Modernizując oświetlenie w zakładzie przemysłowym na energooszczędny system LED, możesz znacząco obniżyć zużycie energii elektrycznej. Co więcej – tym samym ograniczasz koszty nawet o 70%, poprawiając przy okazji komfort i warunki pracy w obiekcie. Trzeba jednak pamiętać, że mimo wszystkich zalet nowoczesnego oświetlenia LED, taka zmiana bardzo często wpływa również na bilans energii w instalacji. Z tego powodu po zakończonej modernizacji warto wykonać audyt, który pokaże, jaka jest ilość energii biernej, czy pojawia się ponadumowny pobór energii biernej oraz czy instalacja wymaga wdrożenia lub korekty systemu kompensacji.

Na tej podstawie można zaprojektować rozwiązanie dopasowane do rzeczywistych warunków pracy obiektu i w pełni wykorzystać potencjał oszczędności. Nasi specjaliści pomogą Ci na każdym etapie — od doboru oświetlenia po optymalizację kosztów energii biernej. Dzięki temu modernizacja staje się nie tylko inwestycją w lepsze światło, ale również w większą efektywność energetyczną, zmniejszenie poboru energii elektrycznej i niższe koszty funkcjonowania przedsiębiorstwa.
