Oświetlenie magazynów – wymagania, normy, przepisy

Hale magazynowe są miejscami, gdzie naturalne światło najczęściej nie dochodzi (lub dochodzi w niewielkiej ilości). Stąd też pojawia się zapotrzebowanie na inne źródła światła – sztuczne oświetlenie przemysłowe hali. Nie jest jednak tak, że jako właściciele możemy wybrać sobie dowolne lampy magazynowe. Istnieją ścisłe wymagania oświetlenia magazynu (tzw. normy dotyczące oświetlenia), na które składa się m.in. odpowiedni poziom oświetlenia (poziom natężenia oświetlenia), o czym opowiem Ci w tym artykule.

Jakie są częste problemy w oświetleniu hal magazynowych?

Zanim przejdziemy do norm oświetlenia, pomówmy chwilę o wyzwaniach, czy też problemach w oświetleniu hal magazynowych. Będąc projektantem na przestrzeni lat mogłem zaobserwować ich naprawdę sporo. Poniżej przedstawiłem najbardziej popularne problemy oświetlenia, w zależności od, nazwijmy to, wiekowości budynku czy też infrastruktury.

Problemy odnoszące się do modernizacji hali:

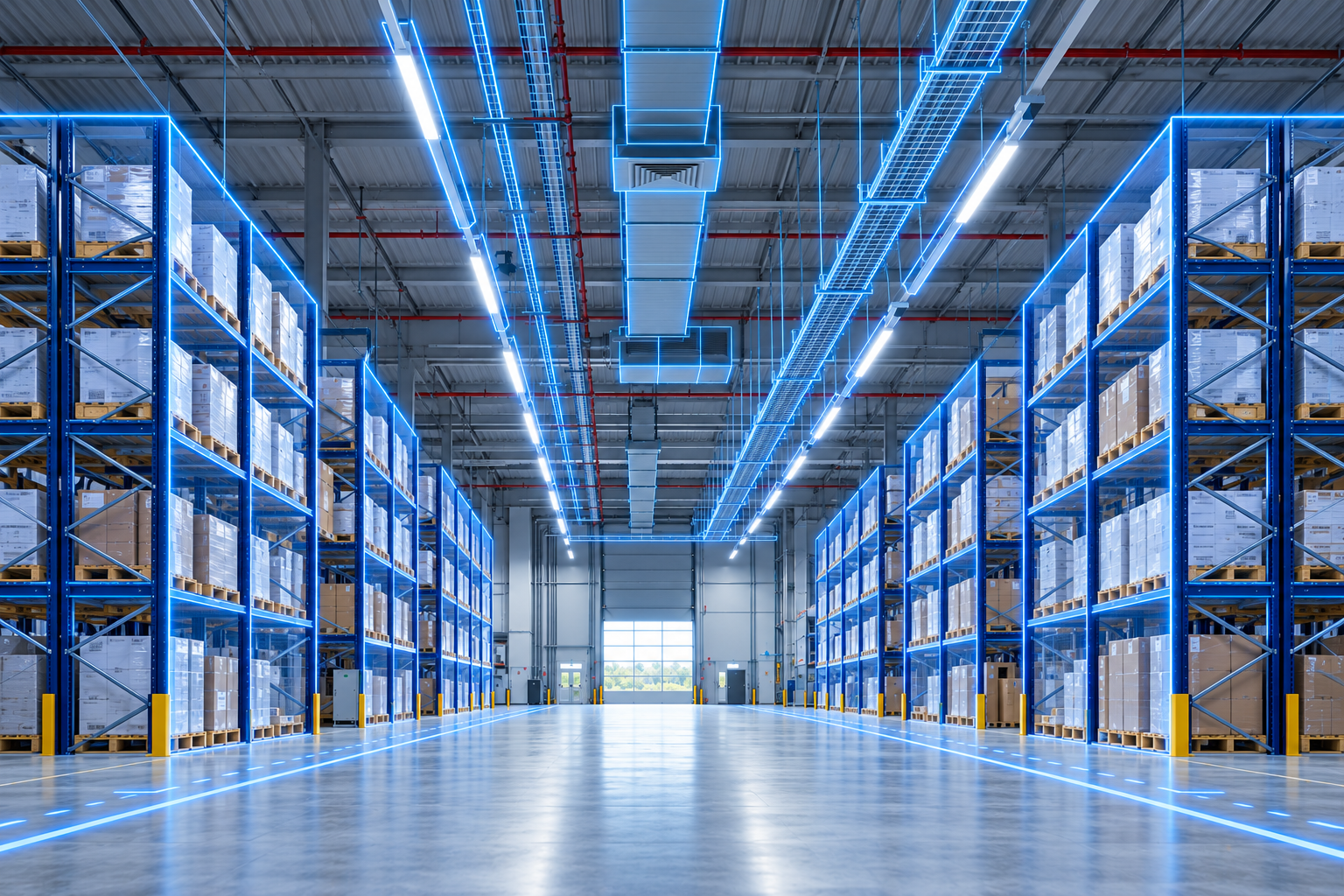

• stare rozmieszczenie tras oświetleniowych, zupełnie niedopasowane do rozstawienia regałów – to zdecydowany zwycięzca w kategorii „przestarzałe oświetlenie magazynów”. Uwierz mi, naprawdę zdarzają się przypadki, gdzie najemcy dostawiają regały magazynowe na części produkcyjnej, gdzie wiszą oprawy niedostosowane do magazynu (szeroki kąt rozsyłu oprawy, duże odstępy między oprawami). Oczywiście – takie postępowanie znacznie wpływa na komfort i warunki pracy. Po prostu – pracownikom zapewnia się minimalny poziom oświetlenia.

• urządzenia techniczne pod sufitem typu nagrzewnice, wentylacja, tryskacze, świetliki – to kolejny problem. Dlaczego? Bo o ile przy nowych inwestycjach często można wprowadzić jakieś poprawki do projektu rozmieszczenia tych urządzeń, o tyle w modernizacjach trzeba unikać tej kolizji.

Problemy odnoszące się do nowego projektu:

Tutaj zdecydowanie wymieniłbym jeden, duży problem – brak określonego zaregałowania hali. O co konkretnie chodzi? Przykładowo – gdy buduje się nowe Panattoni to rzut hali w materiałach jest pusty.

Co zrobić, czy też co robimy w takim przypadku? Zakładamy równe odstępy między oprawami, aby uzyskać odpowiedni poziom natężenia światła (a nawet jego zapas). Wszystko po to, by po wstawieniu regałów utrzymać normy dotyczące oświetlenia.

Wymagane oświetlenie magazynu– o czym należy pamiętać?

Rozporządzenie w sprawie ogólnych przepisów bezpieczeństwa i higieny pracy a oświetlenie w halach magazynowych

Idąc tokiem odpowiednich warunków pracy, warto przytoczyć Rozporządzenie Ministra Pracy i Polityki Socjalnej w sprawie ogólnych przepisów bhp. Są to przepisy dotyczące odpowiednich warunków widzenia oraz podkreślające bezpieczeństwo pracy podczas wykonywanych czynności. Logicznym jest, że przepisy te mają także wpływ na jakość realizowanych działań i ich efektywność. Na wydajność pracy, wydajność magazynu. A jak wiemy – dobra i efektywna praca to zdecydowana korzyść dla pracodawcy.

Co zatem zawiera rozporządzenie? Jakie parametry zostały w nim zawarte?

Do głównych parametrów oświetlenia hal magazynowych zalicza się:

• natężenie światła (lx) – to strumień świetlny (inaczej w skrócie „lm”, a więc to, co produkuje oprawa) padający na daną powierzchnię. W tym przypadku normy dotyczące oświetlenia magazynu wynoszą 150 lx na poziomie podłogi.
• równomierność światła – ten parametr weryfikuje czy oświetlenie rozkłada się równomiernie, a więc czy pomiędzy oprawami nie ma zacienionych miejsc, a rogi hali są odpowiednio doświetlone.

Zarówno parametr pierwszy (natężenie światła), jak i drugi (równomierność światła) mają wpływ na to jak pracownik szybko, bezpiecznie i komfortowo dostrzega, a także jak wykonuje zadanie wzrokowe.

• barwa światła – tak naprawdę możemy wyróżnić trzy odcienie: <3000K (ciepła), 4000K (neutralna), >5000K (zimna).

I ponownie nie – nie jest tak, że jako właściciele możemy wybrać sobie dowolną barwę. Jej wybór zależy od tego, co chcemy oświetlić.

Podam kilka przykładów:

• Pieczywo w sklepie – z pewnością oświetlimy barwą ciepłą.

• Przejście dla pieszych – barwą zimną.

• Magazyn – najczęściej neutralną.

Dlaczego na magazynach stosujemy barwę neutralną? Bo chcemy jak najbardziej oddać światło słoneczne. Wprowadzenie różnych barw na jednym obiekcie powoduje kontrast i jest przydatne tylko wtedy, gdy chcemy coś wyszczególnić.

• współczynnik oddawania barwy światła (CRI) – ten parametr jak poprzednik – również odnosi się do światła słonecznego i dla większości sytuacji nie może być on niższy niż CRI80
• olśnienie (UGR) – cytując normę: „olśnienie jest doznaniem stworzonym przez jaskrawe obszary w obrębie pola widzenia”. Tak zupełnie szczerze – parametr ten jest czysto subiektywny, jednak został on określony w normie. Dlatego też należy mieć na uwadze takie miejsca jak: jaskrawe powierzchnie, okna, świetliki, oprawy przemysłowe.

Zastanawiasz się jakie powinno być oświetlenie miejsc pracy?

Przeczytaj o normach na stanowiskach

Czytam

Natężenie oświetlenia w magazynie w normie PN-EN 12464 1

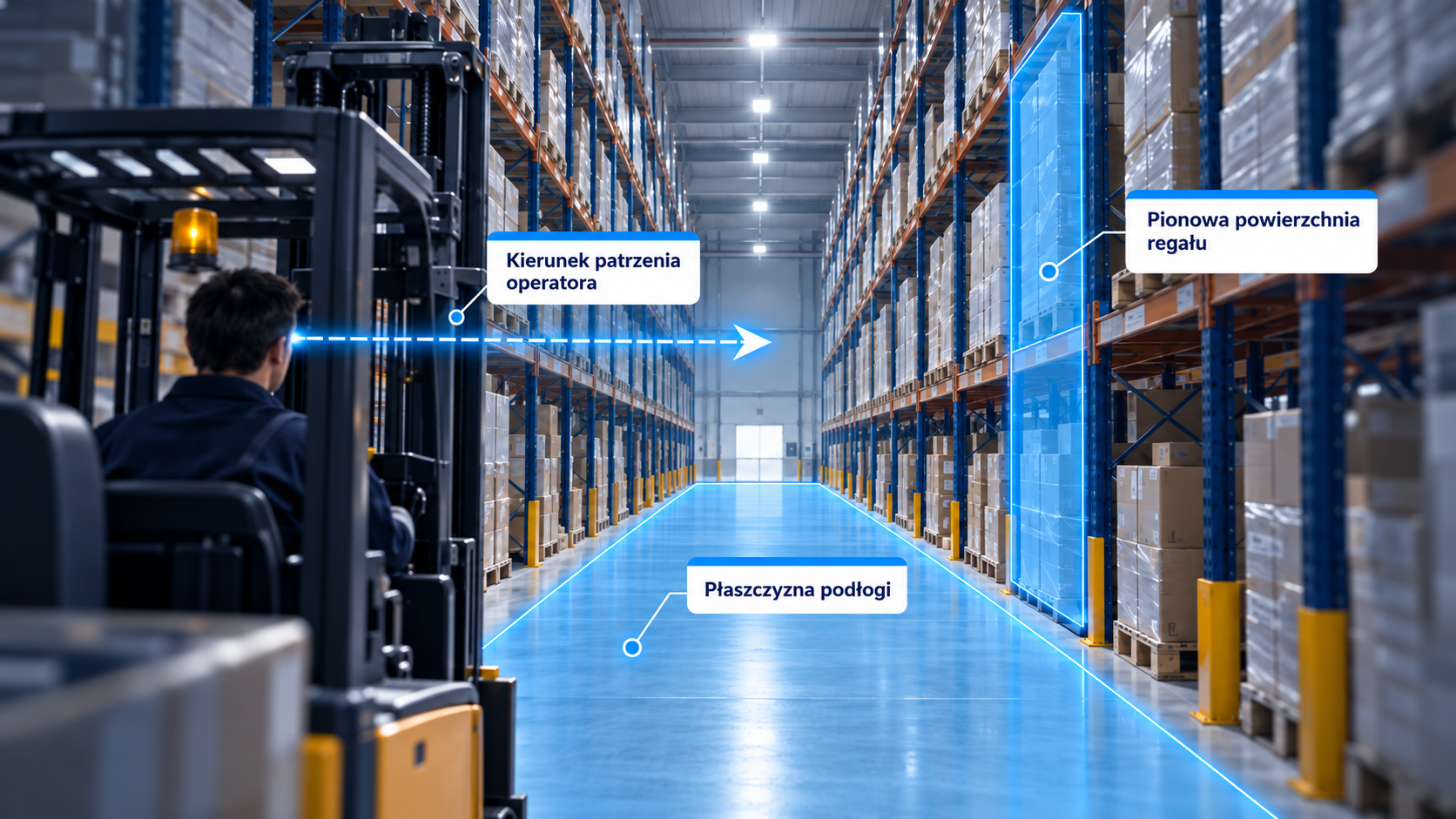

Na oświetlenie miejsc pracy ma wpływ jego natężenie (Em), a także rozkład światła – równomierność (Uo). To one pozwalają zachować doskonałą widoczność w przestrzeni roboczej.

Jak możesz zauważyć poniżej parametry te zostały przedstawione w dość logiczny sposób. Im większego skupienia i precyzyjności wymagają prace wykonywane w danych obszarach, tym poziom natężenia światła powinien być wyższy.

Warto jednak dodać, że według normy mamy dodatkowy parametr natężenia – modified. To parametr, gdzie możemy podnieść natężenie w kilku przypadkach. Z pewnością są nimi sytuacje, gdy:

• wykonywana praca wymaga większej precyzji czy czasu,
• wykonywanej pracy towarzyszy niewielka ilość światła dziennego,
• wzrok pracowników jest poniżej normy.

Strefa hali magazynowej	regał magazynowy- czoło regału
Normy natężenia (EM) i równomierności (Uo)	75lx 0,4

Strefa hali magazynowej	strefy automatyczne
Normy natężenia (EM) i równomierności (Uo)	75lx 0,4

Strefa hali magazynowej	alejki magazynowe
Normy natężenia (EM) i równomierności (Uo)	150lx 0,5

Strefa hali magazynowej	otwarta przestrzń magazynowa (np. pod palety albo składowanie luźniejszych produktów)
Normy natężenia (EM) i równomierności (Uo)	200lx 0,4

Strefa hali magazynowej	strefa rozładunku/załadunku
Normy natężenia (EM) i równomierności (Uo)	200lx 0,4

Strefa hali magazynowej	strefa wysyłania i pakowania
Normy natężenia (EM) i równomierności (Uo)	300lx 0,5

Strefa hali magazynowej	konfiguracja i obsługa
Normy natężenia (EM) i równomierności (Uo)	750lx 0,6

Strefa hali magazynowej	Normy natężenia (EM) i równomierności (Uo)
regał magazynowy- czoło regału	75lx 0,4
strefy automatyczne	75lx 0,4
alejki magazynowe	150lx 0,5
otwarta przestrzń magazynowa (np. pod palety albo składowanie luźniejszych produktów)	200lx 0,4
strefa rozładunku/załadunku	200lx 0,4
strefa wysyłania i pakowania	300lx 0,5
konfiguracja i obsługa	750lx 0,6

Znaczenie barwy światła w halach magazynowych

Stąd też warto inwestować w lampy magazynowe, dostosowane do indywidualnych wymagań danego stanowiska pracy oraz umożliwiające regulację natężenia oświetlenia.

Ile powinien wynosić wskaźnik olśnienia na magazynie?

Oświetlenie awaryjne w hali magazynowej

Oświetlenie magazynu – wymagania dla opraw w technologii LED

Podstawową utrzymania norm w czasie jest żywotność opraw.  Porównaliśmy ten parametr  tuby LED  z naszą oprawą ULTRA w przykładowym magazynie, który pracuje od poniedziałku do soboty (300 dni w roku) 24h na dobę. Jego roczny czas świecenia  to 7200 h,   co w  5 lat  daje 3600 h świecenia. Jak długo posłużą mu wybrane produkty?

Wartość	Żywotność w h
Tuba LED	20 000
Oprawa Luxon ULTRA	120 000

Wartość	Żywotność w latach
Tuba LED	3 lata
Oprawa Luxon ULTRA	17 lat

Wartość	Tuba LED	Oprawa Luxon ULTRA
Żywotność w h	20 000	120 000
Żywotność w latach	3 lata	17 lat

Jednak na sam koniec nieco dłużej opowiem Ci o oprawach LED. Bo to istotny aspekt modernizacji, zapewniający szereg korzyści, oczywiście zgodnie z normami. 😉

Dlaczego jest on tak istotny? Bo oprawy świetlne LED, w odróżnieniu od innych źródeł światła, zużywają mniej energii. I jeszcze – niejednokrotnie, charakteryzują się odpornością na uszkodzenia mechaniczne czy też wysokie temperatury albo środki chemiczne.

Poznaj oprawy LED od LUXON

Zapewniamy doskonałe oświetlenie na magazynach wysokiego składowania, niskiego i otwartego
Oświetlenie przemysłowe hali może być także wyposażone w sterowanie oświetleniem. Wówczas oprawy ledowe przemysłowe są uzbrojone w czujniki światła dziennego, które mierzą ilość światła wpadającego.

Automatyka oświetleniowa to zdecydowana optymalizacja warunków oświetleniowych i zwiększenie korzyści finansowej. Możesz się o tym przekonać, zerkając do naszego case study lub umawiając się na bezpłatną kalkulację oszczędności.

Ultima LED 3.0

– żywotność do 135 000 h – parametry: IK10, IP65 – sterowania protokołem DALI lub bezprzewodowo Casambi – gwarancja do 10 lat

Industrial LED 6.0

– żywotność do 135 000 h – skuteczność świetlna do 180Lm/W – szybki i prosty montaż – gwarancja do 10 lat
